Ipar Itsasoko itsasoko petrolio-plataforma batean, presio handiko gas-lerro batek 350 bar eta 120 °C-tan funtzionatzen du. Hodi zatiak lotzen dituzten bridak zigilatzen diraEraztun-junturakSS316L altzairu herdoilgaitzez egina. Junta hauek prozesu fluidoaren muturreko presioa eta tenperatura ez ezik, gatz-ihintzak, hezetasuna eta itsasoaren etengabeko mugimenduari ere jasan behar dituzte. Hemen juntagailuen hutsegite bat ez da eragozpen txikia; gertaera hondamendia da, sua, leherketa, ingurumen-hondamendia eta bizitza-galera ekar ditzakeena. Hortaz, junta-materiala aukeratzea itsasoko ingeniaritzako erabakirik kritikoenetako bat da. Ingurune hauetan SS316L Eraztun-junturak egiteko material hobetsia bihurtu da, korrosioarekiko erresistentzia, erresistentzia mekanikoa eta egonkortasun termikoaren konbinazio berezia eskaintzen duelako, beste material batek kostu pareko batean pareka dezakeena.
Eraztun-junturak presio eta tenperatura altuko aplikazioetan erabiltzen diren zigilu metalikoak dira. Brida aurpegian bereziki mekanizatutako zirrikitu batean sartzeko diseinatuta daude, eta metal-metal zigilua sortzen dute bridak elkarrekin lotzen direnean. Zigilatze-ekintza juntura-materialaren zirrikituan deformazioan oinarritzen da, eta horrek juntura estua sortzen du. Juntaren materialak aplikazioaren tentsio korrosibo eta mekanikoei aurre egiteko duen gaitasuna zehazten du. SS316L, 316 altzairu herdoilgaitz estandarraren karbono baxuko bertsioa, bereziki egokia da itsasoko eta itsasoko inguruneetarako, kloruroaren zuloekiko eta zirrikituetako korrosioarekiko erresistentzia bikaina delako. AtNingbo Kaxite Sealing Materials Co., Ltd., gure fabrikak 15 urte baino gehiago daramatza SS316L eta errendimendu handiko beste aleazio batzuen Ring Joint Jointsak fabrikatzen, eta gure material aukeraketa eta ekoizpen prozesuak findu ditugu offshore industriaren eskakizun zorrotzenak asetzeko.
Itsas ingurunea lurreko ingurune natural korrosiboenetako bat da. Itsasoko urak gutxi gorabehera % 3,5 disolbatutako gatz ditu, batez ere sodio kloruroa, magnesio, kaltzio eta potasio gatz kopuru txikiagoekin batera. Gatz hauek itsasoko ura elektrolito bikaina bihurtzen dute, korrosio elektrokimiko prozesuak bizkortzen dituena. Osagai metalikoetarako, kloruro ioien, disolbatutako oxigenoaren eta hezetasunaren konbinazioak eraso gupidagabea sortzen du, kalitate handiko materialak ere denboran zehar degradatzea eragin dezakeena. Offshore aplikazioetan, erronkak are handiagoak dira. Atmosfera gatz-ez beteta dago, tenperaturak bero tropikalaren eta artikoko hotzaren artean aldatzen dira eta tentsio mekanikoak biziak dira. Beheko taulak itsas eta itsasoko inguruneetako korrosioaren erronka nagusiak laburbiltzen ditu.
| Korrosio Erronka | Deskribapena | Juntan eragina |
| Kloruroa Pitting | Kloruro ioien eraso lokalizatua | Zuloak eta gainazalaren degradazioa |
| Zirrikituen korrosioa | Gelditutako eremuetan erasoa | Degradazioa zigilatzeko gainazaletan |
| Korrosio galvanikoa | Ukipenean dauden metal desberdinak | Metal ez hain nobleen korrosio bizkortua |
| Estresaren korrosioaren pitzadura | Korrosioa trakzio-tentsiopean | Bat-bateko pitzadura eta porrota |
| Higadura Korrosioa | Abiadura handiko fluido-jarioa | Babes-oxidoa kentzea mekanikoki |
Eraztun-junturak-en korrosioaren ondorioak larriak dira. Herdoildutako junta batek zigilatzeko indarra gal dezake, ihesak eraginez. Pitzatutako junta batek huts egin dezake hondamendia. Itsasoko petrolio- edo gas-plataforma batean, junta-ihes batek hidrokarburo sukoiak askatu ditzake, sute edo leherketa arriskua sortuz. Itsas hodietan, isuri batek ingurumenaren kutsadura eragin dezake. Gatz-instalazio batean, ihes batek uraren kalitatea arriskuan jar dezake. SS316L bezalako korrosioarekiko erresistentea den materiala hautatzea, beraz, ez da kalitatezko lehentasuna soilik; segurtasun ezinbestekoa da. Kaxiteko gure fabrikak esperientzia handia du itsas eta itsasoko aplikazioetarako Ring Joint Jointsak hornitzen, eta ingurune hauetan materialak hautatzeak duen garrantzia kritikoa ulertzen dugu.
Itsasoko eta itsasoko inguruneetan Ring Joint Jointsetarako materiala hautatzeko orduan, ingeniariek hainbat aukera aukeratu behar dituzte, besteak beste, karbono altzairua, altzairu herdoilgaitza, altzairu herdoilgaitz duplexa eta Inconel eta Monel bezalako aleazio exotikoak. Material bakoitzak korrosioarekiko erresistentzia, erresistentzia mekanikoa eta kostuaren konbinazio propioa du. SS316L izan ohi da aukerarik hobetsiena, itsas aplikazio askotan errendimendu eta kostu oreka onena eskaintzen duelako. Zergatik ulertzeko, lagungarria da SS316L beste material arruntekin alderatzea. Beheko taulak material horien funtsezko propietateen konparazioa eskaintzen du.
| Materiala | Korrosioarekiko Erresistentzia Itsasoko Uretan | Erresistentzia Mekanikoa | Kostua | Aplikazio tipikoa |
| Karbono altzairua | Eskasa (estaldura behar du) | Alta | Baxua | Aplikazio ez-kritikoak, lehorrak |
| SS304 | Ertaina (klorurotan pitting) | Alta | Baxua | Helburu orokorra, ingurune leunak |
| SS316L | Bikaina (kloruroaren zuloak jasaten ditu) | Alta | Ertaina | Itsasoa, itsasoa, prozesaketa kimikoa |
| Duplexa SS | Bikaina | Oso altua | Alta | Presio handiko, tenperatura altuko itsasoa |
| Inconel 625 | Bikaina | Oso altua | Oso altua | Muturreko inguruneak, gas garratza |
| Monel 400 | Bikaina | Alta | Alta | Itsasoko uraren hoditeria, bero-trukagailuak |
SS316L-ren abantaila nagusia SS304 baino gehiago molibdeno edukia da. SS316L-k % 2-3 molibdenoa dauka, eta horrek nabarmen hobetzen du kloruroa duten inguruneetan zuloen eta zirrikituen korrosioarekiko erresistentzia. SS304, molibdenorik ez duena, itsasoko uretan pitting jasaten da, batez ere kloruroak kontzentratu daitezkeen gune geldietan. Duplex altzairu herdoilgaitzak are sendotasun eta korrosioarekiko erresistentzia handiagoa eskaintzen du, baina garestiagoa eta mekanizatzeko zailagoa da. Inconel eta Monel-ek korrosioarekiko erresistentzia maila altuena eskaintzen dute, baina haien kostua debekagarria izan daiteke aplikazio askotan. SS316L-k korrosioarekiko erresistentzia, erresistentzia mekanikoa eta kostuaren konbinazio onena eskaintzen du itsas eta itsasoko Ring Joint Joint Gaskets aplikazio gehienetarako.
SS316L-ko "L"-ak "karbono baxua" esan nahi du. SS316 estandarrak %0,08ko karbono-eduki maximoa du, eta SS316L, berriz, %0,03ko karbono-eduki maximoa. Alde hori txikia dirudi, baina eragin handia du materialaren errendimenduan soldadura eta tenperatura altuko aplikazioetan. SS316 bezalako altzairu herdoilgaitz austenitikoak 425 °C eta 815 °C arteko tenperaturan berotzen direnean, kromo karburoaren hauspeakuak sortzen dira ale-mugetan. Prozesu honi sentsibilizazio izenaz ezagutzen da. Kromo karburoen eraketak kromoaren inguruko eremuak agortzen ditu, haien korrosioarekiko erresistentzia murriztuz. Itsas ingurunean, sentsibilizatutako eremuak oso jasan ditzakete granular arteko korrosioa. Karbono-edukia murriztuz, SS316L-k kromo-karburoen sorrera murrizten du, sentsibilizazioarekiko eta granular arteko korrosioarekiko erresistentea eginez.
SS316L-ren karbono-eduki baxuak soldagarritasuna ere hobetzen du. SS316 soldatzen denean, beroak eragindako zona sentsibilizatu egin daiteke karbono-edukia handiegia bada. SS316L soldadura osteko tratamendu termikorik gabe solda daiteke aplikazio gehienetan, karbono-eduki baxuak sentsibilizazioa eragozten duelako. Hori bereziki garrantzitsua da eraztun-junturako juntak, soldadura edo mekanizatuz fabrikatu daitezkeenak. Beheko taulan SS316L-ren propietate kimiko eta mekaniko nagusiak laburbiltzen dira.
| Jabetza | Zehaztapena |
| Karbonoa (C) max | %0,03 |
| Kromoa (Cr) | % 16 - 18 |
| Nikela (Ni) | % 10 - 14 |
| Molibdenoa (Mo) | % 2 - 3 |
| Manganesoa (Mn) max | %2,0 |
| Silizioa (Si) max | %0,75 |
| Fosforo (P) max | %0,045 |
| Sufre (S) max | %0,030 |
| Trakzio Erresistentzia | 485 - 690 MPa |
| Etekin-indarra (%0,2ko konpentsazioa) | 170 - 310 MPa |
| Luzapena | %40 min |
| Gogortasuna (Rockwell B) | 95 gehienez |
Ningbo Kaxite Sealing Materials Co., Ltd.n, gure fabrikak SS316L material ziurtatua erabiltzen du entzute handiko hornitzaileetatik. Jasotzen dugun material sorta bakoitzaren konposizio kimikoa eta propietate mekanikoak egiaztatzen ditugu. Gainera, granular arteko korrosioaren probak egiten ditugu amaitutako junketetan, ASTM A262 Praktika E-ren baldintzak betetzen dituztela ziurtatzeko. Kalitate-kontrol zorrotz honek gure Ring Joint Gaskets-ek errendimendu fidagarria ematen duela ziurtatzen du itsas eta itsasoko ingurune zorrotzenetan.
Eraztun-joint-junta baten errendimendua materialaren ez ezik, geometriaren araberakoa da. Juntagailua brida aurpegiko zirrikitu batean sartzeko diseinatuta dago. Bridak elkarrekin lotzen direnean, junta konprimitu egiten da eta bere materiala deformatzen da zirrikitua betetzeko eta zigilua sortzeko. Juntaren eta zirrikituaren formak zehazten du zigilatzeko mekanismoa. Ring Joint Gasket profil estandar batzuk daude, bakoitza bere ezaugarriekin. Ohikoenak R, RX eta BX motak dira. R mota aplikazio estandarretan erabiltzen den eraztun obalatua edo oktogonala da. RX mota eraztun obalo aldatu bat da, presio handiagoko aplikazioetan erabiltzen dena. BX mota presio eta tenperatura altuko aplikazioetan erabiltzen den eraztun hexagonal bat da. Beheko taulan laburbiltzen dira profil horien funtsezko ezaugarriak.
| Profila | Forma | Presioaren balorazioa | Aplikazio tipikoa |
| R | Obalatua edo oktogonala | Gehienez 10.000 psi | Helburu orokorra, putzu-buruak |
| RX | Obalo aldatua | Gehienez 15.000 psi | Presio handiagoa, zerbitzu garratza |

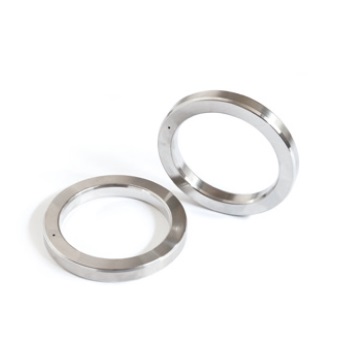

| BX | Hexagonala | Gehienez 20.000 psi | Presio handia, tenperatura altua |
Profilaren aukeraketa presioaren, tenperaturaren eta zigilatzen ari den fluidoaren izaeraren araberakoa da. R mota ohikoena da eta aplikazio ugaritarako egokia da. RX mota presio handiagoko aplikazioetan erabiltzen da eta zigilatzeko errendimendua hobetzen duen geometria apur bat desberdina du. BX mota aplikazio zorrotzenetan erabiltzen da eta 20.000 psi-rainoko presioetan zigilu fidagarria emateko diseinatuta dago. Ningbo Kaxite Sealing Materials Co., Ltd.n, gure fabrikak Ring Joint Jointsak fabrikatzen ditu profil hauetan guztietan, bridaren zehaztapen estandarrak egokitzeko hainbat tamainatan.
Ondoko taulak gure SS316L Ring Joint Jointsetarako funtsezko errendimenduaren zehaztapenak eskaintzen ditu. Zehaztapen hauek proba estandarretan oinarritzen dira eta erreferentzia gisa eskaintzen dira ingeniarientzat eta kontratazio espezialistentzat.
| Parametroa | Zehaztapena | Proba Araua |
| Materialaa | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Gogortasuna | ≤ 160 HBW | ASTM E10 |
| Trakzio Erresistentzia | ≥ 485 MPa | ASTM E8 |
| Etekin-indarra | ≥ 170 MPa | ASTM E8 |
| Luzapena | ≥ %40 | ASTM E8 |
| Granularteko korrosioa | Pasa | ASTM A262 Praktika E |
| Funtzionamendu-tenperatura maximoa | 800 °C (etengabea) | — |
| Gehienezko Eragiketa Presioa | 20.000 psi (profilaren araberakoa) | — |
| Azalera akabera | Ra 1,6 µm gehienez | — |
| Tamaina estandarrak | R, RX, BX profilak API 6A arabera | API 6A |
Gure fabrikan, Ring Joint Jointsak fabrikatzen ditugu zehaztapen hauek eta gehiago betetzeko. Aplikazio berezietarako juntagailu pertsonalizatuak ere ekoiz ditzakegu. Gure kalitatea kontrolatzeko prozesuak dimentsioko ikuskapena, materialen ziurtagiria eta errendimendu probak barne hartzen ditu. Eskaera bakoitzean adostasun-ziurtagiria eskaintzen dugu, materialaren konposizioa, propietate mekanikoak eta proben emaitzak dokumentatuz. Dokumentazio maila hori ezinbestekoa da itsasoko aplikazioetarako, non trazabilitatea eta kalitatea bermatzea funtsezkoak diren.
1. galdera: Zein da SS316 eta SS316L Ring Joint Joint-en arteko aldea?
Erantzuna: desberdintasun nagusia karbono-edukia da. SS316-k %0,08ko karbono-eduki maximoa du, eta SS316L-k, berriz, %0,03ko karbono-eduki maximoa. SS316L-ren karbono-eduki txikiagoak sentsibilizazioarekiko eta granular arteko korrosioarekiko erresistentea egiten du, eta hori garrantzitsua da soldadura eta tenperatura altuko aplikazioetan. Itsasoko eta itsasoko inguruneetarako, SS316L hobesten da, oro har, korrosioarekiko erresistentzia handia duelako.
2. galdera: SS316L Ring Joint Gaskets gas garratz zerbitzuetan erabil daitezke?
Erantzuna: SS316L ez da gomendagarria gas garratza zerbitzurako (H2S duten inguruneak), sulfuroaren estresaren pitzadura jasaten duelako. Gas garratza aplikazioetarako, Inconel 625 bezalako material gogorragoa edo duplex altzairu herdoilgaitza behar da normalean. Gasketaren materiala hautatzea prozesuko fluidoaren konposizio eta baldintzetan oinarritu behar da. Gure talde teknikoak zure aplikaziorako material onenari buruzko aholkuak eman ditzake.
3. galdera: Zein da SS316L Ring Joint Gaskets-ek jasan dezaketen tenperatura maximoa?
Erantzuna: SS316L Ring Joint Gaskets-ek etengabeko funtzionamendu-tenperatura jasan dezakete 800 °C-raino. Hala ere, 425 °C-tik gorako tenperaturetan, materiala sentsibilizatzeko gai izan daiteke behar bezala egonkortzen ez bada. Tenperatura altuko aplikazioetarako, garrantzitsua da materiala behar bezala tratatu dela eta korrosioaren arteko erresistentzia probatu dela egiaztatzea. Gure fabrikak tenperatura altuko junta guztientzako korrosio intergranular proben ziurtagiria eskaintzen du.
4. galdera: Nola hautatzen dut nire aplikaziorako Ring Joint Joint profil egokia?
Erantzuna: profilaren hautaketa presioaren, tenperaturaren eta fluidoaren izaeraren araberakoa da. R mota 10.000 psi-ra arteko erabilera orokorreko aplikazioetarako egokia da. RX mota 15.000 psi-rainoko presio altuetarako erabiltzen da. BX mota 20.000 psi-ra arteko aplikazio zorrotzenetarako erabiltzen da. Bridaren zehaztapenak behar den profila ere zehaztuko du. Gure talde teknikoak zure aplikazio zehatzerako profil egokia hautatzen lagunduko dizu.
5. galdera: Zer dokumentazio eskaintzen da SS316L Ring Joint Jointekin?
Erantzuna: eskaera bakoitzarekin adostasun-ziurtagiria eskaintzen dugu, materialaren konposizioa, propietate mekanikoak eta proben emaitzak dokumentatuz. Honek analisi kimikoak, trakzio proben emaitzak, gogortasun proben emaitzak eta granular arteko korrosio probaren emaitzak barne hartzen ditu. Dimentsioko ikuskapen-txostenak eta materialaren trazabilitatearen ziurtagiria ere ematen ditugu. Dokumentazio hori ezinbestekoa da itsas eta itsasoko aplikazioetan kalitatea bermatzeko eta araudia betetzeko.
SS316L Ring Joint Jointsak aukera ezin hobea dira itsas eta itsasoko aplikazioetarako, korrosioarekiko erresistentzia, erresistentzia mekanikoa eta egonkortasun termikoaren konbinazio berezia eskaintzen baitute. SS316L-ren molibdeno edukiak erresistentzia bikaina eskaintzen du kloruroaren pitting eta zirrikituen korrosioarekiko, eta karbono eduki baxuak sentsibilizazioa eta granular arteko korrosioa saihesten ditu. Materiala hainbat profiletan mekanizatu daiteke aplikazioaren presio eta tenperatura eskakizunak betetzeko. Eta kalitate estandar zorrotzenak betetzen dituela ziurtatu daiteke. Ningbo Kaxite Sealing Materials Co., SLn, gure fabrikak itsasoko industriaren eskakizun zorrotzenak betetzen dituzten SS316L Ring Joint Gaskets fabrikatzeko esperientzia eta ekipamendua ditu.
Itsasoko plataforma berri bat diseinatzen ari bazara edo lehendik dagoen bat mantentzen ari zaren ala ez, gure talde teknikoarekin harremanetan jartzera gonbidatzen zaitugu zure junta-baldintzak eztabaidatzeko. Produktuen zehaztapen zehatzak, materialen ziurtagiriak eta aplikazioen laguntza eman ditzakegu. Kalitatearen eta bezeroen gogobetetzearen aldeko gure konpromisoak mundu osoko irtenbideak zigilatzeko bazkide fidagarri bihurtu gaitu.
Jarri harremanetan Ningbo Kaxite Sealing Materials Co., Ltd-rekin gaurzure Ring Joint Gasket eskakizunei buruz eztabaidatzeko eta gure SS316L juntagailuek zure itsas eta itsasoko aplikazioen erronkei nola aurre egin diezaiekeen ezagutzeko.
