Industria petrokimikoan, presio handiko hidrocracker baten brida bakarreko ihes batek larrialdi-itxialdi bat eragin dezake, galdutako produkzioan egunean 500.000 dolar baino gehiago balio duena. Zentral elektriko batean, turbinaren sarrerako brida batean lurrun-ihes batek egunez irauten duen etenaldi behartu bat behartu dezake. Ez dira gertakari arraroak. Zigilatzeko hutsegiteen ondorio zuzena dira, eta industria astunean aurreikusi gabeko mantentze- eta ekoizpen-galeren iturri esanguratsuenetako bat dira. Erronka honen erdian dagoen osagaia junta da. Eta junten artean, diseinu batek oso eraginkorra dela frogatu du hutsegite garesti hauek saihesteko: Ring Joint Junta.
Eraztun-junta-junta zigilatzeko elementu metaliko bat da, presio handiko eta tenperatura altuko aplikazioetan erabiltzen dena, non fidagarritasuna negoziaezina den. Zigilu bat sortzeko konprimagarritasunean oinarritzen diren juntura bigunak ez bezala, Ring Joint Juntak zigilu bat sortzen du junturaren eta briden aurpegietako zirrikituaren arteko metal-metal ukipen zehatz baten bidez. Diseinu honek leherketari erresistentea den zigilua eskaintzen du, ziklo termikoaren aurrean oso erresistentea eta beste junta mota batzuk suntsituko lituzketen presioak jasateko gai dena. Ondorioz, aurreikusi gabeko mantentze-lanak eta ekoizpen-galerak izugarri murrizten dira. Artikulu honetan Ring Joint Gasket-ek hori nola lortzen duen azalduko da, bere diseinua, materialak, instalazioa eta errendimendua industria-ingurune zorrotzenetan aztertuz. Ningbo Kaxite Sealing Materials Co., SLn, gure fabrika fabrikatzen ari daEraztun-junturakbi hamarkada baino gehiagoz, eta bertatik bertara ikusi dugu junta egokiak nola transforma dezakeen planta baten fidagarritasuna.
Eraztun-juntura-junta bat metal zigilatzeko eraztun sendoa da, dimentsio zehatzetan mekanizatuta dagoena eta brida aurpegietan mekanizatutako dagokion zirrikitu batean sartzeko diseinatua. Junta obaloa edo oktogonala izan ohi da zeharkako sekzioan, eta API 6A eta ASME B16.20-k definitutako tamaina estandar ezberdinetan dago eskuragarri. Brida-torlojuak estutzen direnean, junta bi zirrikitu aurpegien artean konprimitzen da. Metala apur bat deformatzen da, lerro-kontaktuaren zigilu estua sortuz. Hau, funtsean, junta bigun baten desberdina da, materialaren konprimagarritasunean oinarritzen dena brida gainazaleko akatsak betetzeko. Ring Joint Joint-a zirrikituaren eta juntagailuaren geometria zehatzean oinarritzen da sendoa eta fidagarria den zigilu bat sortzeko.
Eraztun-juntadura-aren abantaila nagusia leherketaren aurkako erresistentzia da. Junta bigun batean, zigilatzeko elementua brida aurpegien artean mugatuta dago, baina ez dago mekanikoki blokeatzen. Barne-presioak torlojuen konpresio-indarra gainditzen badu, juntura junturatik kanpora bota daiteke —leherketa izenez ezagutzen den fenomenoa—. Prozesuaren fluidoa askatzen duen hutsegite hondamendia da eta lesioak edo heriotza eragin ditzake. Eraztun-juntura-juntadura ezin da lehertu zirrikian mekanikoki harrapatuta dagoelako. Ildask euste-ontzi gisa jokatzen du, eta juntadura horren barruan konprimitzen da. Torlojuaren karga galdu arren, juntak bere horretan jarraitzen du, zigilua mantenduz. Hau presio handiko aplikazioetan segurtasun-ezaugarri kritikoa da.
Beheko taulak Ring Joint Gaskets eta juntura bigunen diseinu-ezaugarriak eta errendimendu-ezaugarriak alderatzen ditu.
| Ezaugarri | Eraztun-juntadura | Junta leuna (orria) |
| Zigilatzeko Mekanismoa | Metal-metal line kontaktua | Materiala bigunen konpresioa |
| Leherketa Erresistentzia | Bikaina (mekanikoki harrapatuta) | Eskasa (estrusioa egin daiteke) |
| Presioaren balorazioa | Gehienez 10.000 psi (690 bar) | Gehienez 1.000 psi (69 bar) |
| Tenperaturaren balorazioa | 1.000 °C arte (materialaren arabera) | Gehienez 500 °C (materialaren arabera) |
| Berrerabilgarritasuna | Ez da gomendagarria | Ez da gomendagarria |
| Aplikazio tipikoak | Putzuak, hodiak, findegiak, zentral elektrikoak | Industria-hoditeria orokorrak, presio baxuko sistemak |

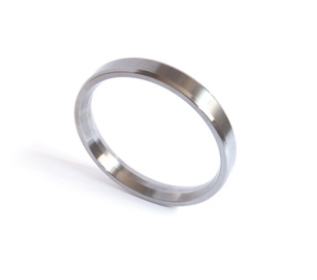

Eraztun-juntadura-aren diseinua estandarizatuta dago trukagarritasuna bermatzeko. Estilo ohikoenak R mota (obalatua edo oktogonala), RX mota (presio handiagoetarako) eta BX mota (presio oso altuetarako) dira. Estilo bakoitzak groove geometria eta presio balorazio espezifikoak ditu. AtNingbo Kaxite Sealing Materials Co., Ltd., hiru estiloak material sorta batean fabrikatzen ditugu aplikazio ezberdinen eskakizunak betetzeko.
Eraztun-joint-junta baten metal-metal zigilua leherketak eta ihesak saihesteko duen gaitasunaren gakoa da. Bridaren torlojuak estutzen direnean, juntagailua zirrikitu aurpegien aurka konprimitzen da. Hasierako kontaktua lerro-kontaktua da: juntagailuaren gainazal kurbatuak zirrikituaren gainazal lauarekin bat egiten du. Boloiaren karga handitzen den heinean, kontaktu-lerroko metala plastikoki deformatzen da, kontaktu-eremu zabalagoa sortuz. Deformazio hori oso eskualde txiki batera mugatzen da, eta estua eta elastikoa den zigilua sortzen du. Zigilua estua da, metal-metal kontaktuak fluidoari ihes egitea ahalbidetuko luketen hutsune mikroskopikoak ezabatzen dituelako. Erresistentea da, junturaren eta briden deformazio elastikoak junturari mugimendu txikiak egokitzea ahalbidetzen duelako, kontaktua galdu gabe.
Zigiluaren geometria funtsezkoa da zigiluaren errendimendurako. Arteka angelu zehatz batean mekanizatuta dago (normalean 23° R motako junketetarako) eta sakoneran. Juntak konprimitzen direnean, zirrikituaren ziri-ekintzak junta-materiala zirrikitu-aurpegiekin harreman estuan jartzera behartzen du. Honek presioa handitu ahala estuagoa den zigilu bat sortzen du. Hau presio-energizatutako zigilu gisa ezagutzen da. Barruko presioa zenbat eta handiagoa izan, orduan eta gehiago behartzen da juntura zirrikitu aurpegien aurka, eta zigilua estuagoa da. Hau juntura bigun baten kontrakoa da, presio handiz junturatik atera daitekeena. Beheko taulak barne-presioaren eta zigilatzeko indarraren arteko erlazioa erakusten du Eraztun-juntura-junta baterako.
| Barne-presioa (bar) | Zigilatzeko indarra (N/mm) | Harremanetarako estresa (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Presio bidezko zigilua da Ring Joint Joint-a leherketak saihesteko hain eraginkorra egiten duena. Nahiz eta torlojuaren karga murrizten den hedapen edo erlaxazio termikoaren ondorioz, barne-presioak zigilua dinamizatzen jarraitzen du. Hau presio handiko aplikazioetan segurtasun-ezaugarri kritikoa da. Gure lantegian, Ring Joint Joint-junta guztiak probatzen ditugu presio bidezko zigilatzeko errendimendua egiaztatzeko. Proba-plataforma hidrauliko bat erabiltzen dugu, proba-brida bati barne-presioa aplikatzen diona eta ihes-tasa neurtzen duena. Gure junturak etengabe lortzen dituzte API 6A eta ASME B16.20-ren muga onargarrietatik oso azpitik dauden ihes-tasak.
Eraztun-joint-junta bat egiten den materialak aplikazioaren baldintza korrosiboak eta termikoak jasateko duen gaitasuna zehazten du. Material okerrean egindako junta batek goiz huts egingo du, planifikatu gabeko mantentze-lanak eta produkzio-galerak eraginez. Ring Joint Jointsetarako material ohikoenak burdina biguna, karbono gutxiko altzairua, altzairu herdoilgaitza (304, 316, 321) eta Inconel, Monel eta Hastelloy bezalako aleazio exotikoak dira. Material bakoitzak tenperatura eta korrosioarekiko erresistentzia tarte zehatz bat du. Materialaren hautaketa prozesuaren fluidoan, funtzionamendu-tenperaturan eta behar den zerbitzu-bizitzan oinarritu behar da.
Burdina biguna da material ekonomikoena eta tenperatura baxuko aplikazioetarako egokia da. Karbono gutxiko altzairua apur bat zorrotzagoak diren aplikazioetarako erabiltzen da. 304 eta 316 altzairu herdoilgaitzak industriaren zaldiak dira, korrosioarekiko erresistentzia ona eta tenperatura altuko erresistentzia eskaintzen dutenak. Altzairu herdoilgaitza 321 titanioarekin egonkortuta dago, tenperatura altuetan granular arteko korrosioa saihesteko. Inconel eta Monel ingurune erasokorrenetan erabiltzen dira, hala nola, kloruroak edo tenperatura altuko lurrunak dituztenetan. Beheko taulak Eraztun-juntura-jokinen materialen tenperatura- eta korrosio-mugei buruzko gida eskaintzen du.
| Materiala | Max. Tenperatura (°C) | Korrosioarekiko Erresistentzia | Aplikazio tipikoak |
| Burdina biguna | 400 | Pobrea | Presio baxuko zerbitzuak, korrosiboak ez direnak |
| Karbono gutxiko altzairua | 500 | Azoka | Industria-hoditeria orokorra |
| Altzairu herdoilgaitza 304 | 700 | Ona | Findegi eta petrokimiko zerbitzu gehienak |
| Altzairu herdoilgaitza 316 | 800 | Oso ona | Ingurune korrosiboak, tenperatura altuko lurruna |
| Altzairu herdoilgaitza 321 | 900 | Oso ona | Tenperatura handiko aplikazioak |
| Inconel 625 | 1.000 | Bikaina | Muturreko tenperatura, oso korrosiboa |
| Monel 400 | 800 | Bikaina | Kloruroa duten inguruneak |
Materiala egokia hautatzea ingeniaritza erabaki kritikoa da. Prozesuaren fluidoarekiko erresistentea ez den junta batek herdoildu egingo du, zigilatzeko gaitasuna galduz eta prozesua kutsatu dezake. Funtzionamendu-tenperaturarako baloratu ez den junta bat leundu edo arrastatzen da, aurrekarga galduz eta ihesak ahalbidetuz. Kaxiten, gure bezeroekin lankidetza estuan lan egiten dugu aplikazio bakoitzerako material egokiena hautatzeko. Materialen bateragarritasunari buruzko datu-base zabala mantentzen dugu eta gomendio zehatzak eman ditzakegu prozesuaren baldintzen arabera. Zerbitzu hau gure bezeroei aurreikusi gabeko mantentze-lanak eta produkzio-galerak murrizten laguntzeko moduetako bat da.
Munduan dagoen Ring Joint Joint iraunkorrena huts egingo du behar bezala instalatzen ez bada. Instalazioa faktore kritikoa da zigiluaren fidagarritasunean. Instalazio akats ohikoenak hauek dira: lehendik konprimituta egon den junta bat berrerabiltzea, manipulatzean juntagailua kaltetzea, zirrikitua ez garbitzea eta torloju-momentu irregularra aplikatzea. Akats horietako bakoitzak porrota goiztiarra ekar dezake. Instalazio egokia arretaz jarraitu beharreko prozesu sistematikoa da.
Lehen urratsa junta eta zirrikitua ikuskatzea da. Juntagailuak akatsik gabe egon behar du, hala nola marradurak, harraskak edo korrosioa. Ildaskak garbi, lehorra eta hondakinik edo juntagailu zaharrik gabe egon behar du. Zirrikituari kalterik egiten zaion junturara transferituko da, zigilu egokia saihestuz. Bigarren urratsa juntagailua zirrikian jartzea da. Juntak kontu handiz maneiatu behar dira kalteak ekiditeko. Zirrikituan jarri eta ondo kokatuta dagoela egiaztatu behar da. Hirugarren urratsa bridak lerrokatzea da. Bridak paraleloak izan behar dira eta zehaztutako perdoien barruan lerrokatuta. Lerrokatzeak junturaren karga irregularra eragingo du eta ihesak eragin ditzake.
Laugarren urratsa torlojuak estutzea da. Hau izar edo gurutze ereduan egin behar da, hainbat pasetan, karga uniformea bermatzeko. Torlojuen azken momentua brida fabrikatzailearen zehaztapenen araberakoa izan behar da. Ezinbestekoa da kalibratutako giltza dinamometricoa erabiltzea. Beheko taulak instalazio-urratsen laburpena eta egiaztatu beharreko puntu nagusiak eskaintzen ditu.
| Urratsa | Ekintza | Giltza egiaztatzea |
| 1 | Ikuskatu junta eta zirrikitua | Akatsik gabe, garbia eta lehorra |
| 2 | Instalatu junta zirrikituan | Behar bezala eserita |
| 3 | Lerrokatu bridak | Paraleloa eta zentratua |
| 4 | Estutu torlojuak izar ereduan | Pase anitz, parea ere |
| 5 | Azken momentua egiaztatzea | Zehaztapenaren arabera |
Gure lantegian, instalazio-argibide zehatzak ematen ditugu bidaltzen ditugun Eraztun-Joint-junta guztiekin. Gainera, gure bezeroentzako instalazio-prestakuntza eskaintzen dugu. Gure talde teknikoa instalatzeko edozein zalantza argitzeko prest dago. Prozedura hauek jarraituz, gure bezeroek ziurta dezakete beren Ring Joint Gaskets-ek epe luzerako fidagarritasuna eskaintzen duela aurreikusi gabeko mantentze-lanak eta ekoizpen-galerak murrizteko.
Eraztun-juntadura baten jabetza kostu osoa (TCO) hasierako erosketa prezioa, instalazioaren kostua, mantentze kostua eta hutsegite kostua barne hartzen ditu. Ring Joint Gasket baten hasierako erosketa prezioa junta bigun batena baino altuagoa den arren, TCO sarritan txikiagoa da Ring Joint Gasket-ak gehiago irauten duelako eta gutxiagotan huts egiten duelako. Junta leun baten hutsegite bakar batek ehunka mila dolar kosta ditzake galdutako produkzioan, eta Ring Joint Joint batek hutsegite hori saihes dezake. Beheko taulak 10 urteko epean Ring Joint Joint Gasket baten eta junta leun baten TCOaren alderaketa eskaintzen du.
| Kostuen osagaia | Eraztun-juntadura | Junta leuna |
| Hasierako Erosketa Prezioa (unitate bakoitzeko) | 50 $ | 10 $ |
| Ordezko kopurua (10 urte) | 2 | 6 |
| Erosketa kostu osoa | 100 $ | 60 $ |
| Instalazioko lana (10 urte) | 200 $ | 600 $ |
| Porrotaren kostua (10 urte) | $0 | 50.000 $ |
| Jabetzaren kostu osoa | 300 $ | 50.660 $ |
Taulak erakusten du Ring Joint Gasket-aren TCO-a junta leunarena baino nabarmen txikiagoa dela, hasierako erosketa prezioa handiagoa izan arren. Aurrezpena ordezkapen-kopuru murriztetik, instalazioko eskulan baxuagotik eta porrot-kostuak kentzeagatik datoz. Hau da eraztun-juntadurak presio handiko eta tenperatura altuko aplikazioetan erabiltzeko argudio ekonomikoa. Hutsegite bakar baten kostua juntagailuaren kostua askoz gainditzen du. Ningbo Kaxite Sealing Materials Co., Ltd.n, gure bezeroei zigilatzeko irtenbideen TCO kalkulatzen laguntzen diegu. Uste dugu Ring Joint Gasket aplikazio zorrotzetarako irtenbiderik errentagarriena dela.
1. galdera: Eraztun-juntura-junta bat berrerabili al daiteke konprimitu ondoren?
Erantzuna: Ez, Ring Joint Joint-a ez da berrerabili behar. Behin junta konprimituta, deformazio plastikoa jasan du eta lan-gogortu egin da. Berrerabiltzeak ez du zigilu fidagarririk emango. Brida irekitzen den bakoitzean juntagailua aldatu behar da. Hau segurtasun-praktika kritikoa da. Ningbo Kaxite Sealing Materials Co., Ltd.-n, gure bezeroei ordezko juntagailuen inbentario egokia mantentzea gomendatzen diegu, larrialdi batean junta bat berrerabiltzeko tentazioa ez dutela ziurtatzeko.
2. galdera: Nola hautatzen dut eraztun-junturarako material egokia?
Erantzuna: materialaren hautaketa prozesuaren fluidoaren, funtzionamenduaren tenperaturaren eta beharrezko korrosioarekiko erresistentziaren araberakoa da. Tenperatura baxuko eta korrosiborik gabeko aplikazioetarako, nahikoa da burdin biguna edo karbono gutxiko altzairua. Findegi eta petrokimiko aplikazio gehienetarako, altzairu herdoilgaitza 304 edo 316 gomendatzen da. Tenperatura altuko edo oso korrosiboak diren aplikazioetarako, Inconel edo Monel bezalako aleazio exotikoak behar izan daitezke. Gure talde teknikoak gomendio zehatzak eman ditzake zure prozesuaren baldintzen arabera.
3. galdera: Zein da R motako, RX motako eta BX motako Ring Joint Joint baten arteko aldea?
Erantzuna: R mota aplikazio gehienetan erabiltzen den junta obalo edo oktogonal estandarra da. RX motak geometria aldatua du, presio handiagoetan zigilu eraginkorragoa eskaintzen duena. BX mota oso presio altuetarako diseinatuta dago eta presio-energizatutako diseinua du. Mota bakoitzak zirrikitu geometria eta presio balorazio espezifikoak ditu. Gure fabrikak hiru motak fabrikatzen ditu, eta zure aplikaziorako egokia hautatzen lagunduko dizugu.
4. galdera: Nola jakin dezaket Ring Joint Joint bat hondatu den?
Erantzuna: Eraztun-juntura hondatuta dagoen juntura batek marradura, urradura edo korrosioa izan ditzake ikusgai. Era berean, biribila deformatua izan daiteke edo zeharkako sekzio berdindua izan. Seinale hauetakoren bat badago, ez da junturarik erabili behar. Akats txiki batek ere juntadura behar bezala zigilatzea eragotzi dezake. Beti ikuskatu arretaz juntagailua instalatu aurretik.
5. galdera: Zein da eraztun-juntadura baten presio maximoa?
Erantzuna: Eraztun-joint-junta baten presio maximoa motaren eta materialaren araberakoa da. R motako juntak normalean 5.000 psi (345 bar) dituzte. RX motako juntak 10.000 psi (690 bar) dituzte. BX motako juntak 15.000 psi (1.034 bar) edo handiagoa dute. Benetako presioaren kalifikazioa bridaren kalifikazioaren eta torlojuaren kargaren araberakoa da ere. Gure fabrikak presio-kalifikazio espezifikoak eman ditzake junta mota eta material bakoitzerako.
Eraztun-juntadura osagai kritikoa da presio handiko industria-sistemetan aurreikusi gabeko mantentze-lanak eta ekoizpen-galerak murrizteko ahaleginean. Metaletik metalezko zigiluak, presio bidezko diseinuak eta leherketaren erresistentziari esker, aplikazio zorrotzetarako zigilatzeko irtenbide fidagarriena da. Material egokia hautatuz, juntak behar bezala instalatuz eta prebentziozko mantentze-programa bati jarraituz, plantako operadoreek ia ezaba ditzakete juntarekin lotutako akatsak. Ondorioz, funtzionamendu-denbora handiagoa, mantentze-kostu txikiagoak eta lan-ingurune seguruagoa da.
Ningbo Kaxite Sealing Materials Co., Ltd.n, gure fabrikak bi hamarkada baino gehiago daramatza Ring Joint Jointsak fabrikatzen. Jolas estandar eta pertsonalizatuen sorta osoa eskaintzen dugu hainbat materialetan. Gure talde teknikoa eskuragarri dago materiala aukeratzen, instalazioen prestakuntzan eta hutsegiteen analisian laguntzeko. Gure bezeroei beren operazioetan fidagarritasun- eta segurtasun-maila handienak lortzen laguntzeko konpromisoa hartzen dugu.
Jarri harremanetan Ningbo Kaxite Sealing Materials Co., Ltd-rekin gaurgure Ring Joint Jointsei buruz gehiago jakiteko eta planifikatu gabeko mantentze-lanak eta produkzio-galerak nola murriztu ditzaketen jakiteko.
