Presio handiko gas-hodi batean edo findegiko hydrocracker batean, bridadun junturak 400 bar-tik gorako presioa eta girotik 500°C-tik gorako zirkulazioa duten tenperaturak izan behar dituzte. Zigilatzeko funtzio hori betetzen duen junta ez da xafla biguna eta konprimigarria. Metalezko eraztun solido bat da, eraztun-juntura-junta bat, ohiko junta batena baino funtsean desberdina den mekanismo baten bidez ixten duena. Ring Joint Joint-a ez da kautxuzko edo grafitozko material baten elastikotasunean oinarritzen. Torlojuen aurrekargaren aplikazio zehatzean oinarritzen da juntagailuaren eta bridaren zirrikituaren arteko metal-metal kontaktua behartzeko. Torlojuen aurrekarga juntagailuaren zigilatzeko errendimendua aktibatzen duen indarra da. Aurrekarga nahikorik gabe, Ring Joint Joint-a ez da itxiko. Gehiegizko aurrekargarekin, brida edo juntagailua kaltetu daiteke. Torlojuen aurrekarga junturaren arrakasta edo porrota zehazten duen aldagai kritikoa da.
Bolt-aurrekargak nola aktibatzen duen Ring Joint Gasket zigilatzeko errendimendua mekanika eta materialen zientziaren kontua da. Torlojuen aurrekargak eserleku-esfortzua sortzen du junturan, eta bridaren zirrikidurarekin bat egiten du. Juntaren materialak gogortasun egokia izan behar du apur bat deformatzeko eta zirrikituaren gainazaleko irregulartasun mikroskopikoak betetzeko. Bridak nahikoa sendoa izan behar du aurrekargari uko egin gabe jasateko. Eta torlojuak eredu kontrolatuan estutu behar dira, eraztunaren inguruan kargaren banaketa uniformea bermatzeko. Artikulu honek torlojuaren aurrekargaren mekanika, Ring Joint Gasket-aren diseinua, junta-gogortasunaren papera eta zigilu fidagarria lortzeko gogoeta praktikoak aztertuko ditu. Gure zehaztapen zehatzak ere emango dituguEraztun-junturakNingbo Kaxite Sealing Materials Co., Ltd-n gure fabrikatik.

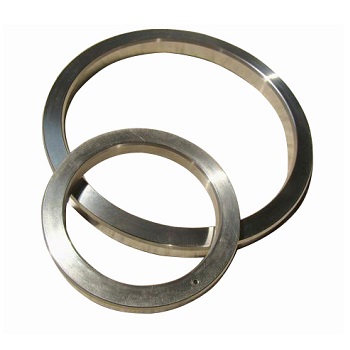

Eraztun-junta-junta bat presio eta tenperatura altuko brida-junturetan erabiltzen den zigilatzeko elementu metaliko bat da. Normalean, metalezko eraztun sendo batez egina dago, ebakidura obalatua edo oktogonala duena. Juntagailua brida aurpegiko doitasunez mekanizatutako zirrikitu batean sartzeko diseinatuta dago. Bridak elkarrekin lotzen direnean, junta bi zirrikituen artean konprimitzen da, metal-metal zigilua sortuz. Ring Joint Gasket baten zigilatzeko mekanismoa juntura bigun batena baino desberdina da. Junta leun batek zigilatzen du brida gainazalera egokituz eta irregulartasun mikroskopikoak betez. Eraztun-junta-junta batek metala apur bat deformatuz zigilatzen du eta zirrikituarekin lerro kontaktua sortuz. Kontaktu-lerroaren ukipen-tentsioa oso handia da, eta horrek zigilua sortzen du oso presio altuetan ere. Beheko taulak eraztun-juntura-junta baten ezaugarri nagusiak laburbiltzen ditu.
| Ezaugarri | Deskribapena |
| Materialaa | Burdina biguna, karbono altzairua, altzairu herdoilgaitza, Monel, Inconel |
| Zeharkako Sekzioa | Obalatua edo oktogonala |
| Zigilatzeko Mekanismoa | Metal-metal line kontaktua |
| Presioaren balorazioa | Gehienez 10.000 psi (690 bar) eta handiagoa |
| Tenperaturaren balorazioa | -200°C eta +850°C (materialaren arabera) |
| Arauak | API 6A, ASME B16.20 |
Kaxiten, gure fabrikak Eraztun-junturak fabrikatzen ditu hainbat material eta tamainatan, aplikazio zorrotzenen eskakizunei erantzuteko. Doizko mekanizazioa erabiltzen dugu junturaren dimentsioak zehatzak direla eta gainazaleko akabera zuzena dela ziurtatzeko. Gure junturak API 6A eta ASME B16.20 estandarren arabera ziurtatuta daude, kalitate eta fidagarritasun maila gorenak betetzen dituztela bermatuz.
Torlojuen aurrekarga torlojuak estutzean sortzen den tentsioa da. Bridak elkarrekin estutzen dituen eta junta konprimitzen duen indarra da. Torlojuen aurrekargarik gabe, bridak ez lirateke elkarrekin eutsiko eta junta ez litzateke konprimituko. Torlojuen aurrekarga da Ring Joint Joint-en zigilatzeko errendimendua aktibatzen duena. Torlojuak estutzen direnean, aurrekarga indarra briden bidez junturara transmititzen da. Junta zirrikituaren aurka konprimitzen da, giltzadura zigilatzen duen tentsio handiko kontaktua sortuz. Aurrekarga kopuruak junturaren eserleku-esfortzua zehazten du, eta horrek zigiluaren kalitatea zehazten du. Aurrekarga baxuegia bada, eserlekuaren tentsioa ez da nahikoa izango eta junturak ihes egingo du. Aurrekarga altuegia bada, brida edo juntagailuak uko egin dezake, ihesa ere eraginez. Torlojuen aurrekarga kontu handiz kalkulatu eta kontrolatu behar da zigilu fidagarria bermatzeko. Beheko taulak torlojuaren aurrekargaren eta junturaren eserlekuaren tentsioaren arteko erlazioa erakusten du.
| Torlojuen aurrekarga (kN) | Juntaren eserlekuaren tentsioa (MPa) | Zigilatzeko Errendimendua |
| 50 | 100 | Nahikoa; litekeena da ihes egitea |
| 100 | 200 | Marjinala; presiopean ihes egin daiteke |
| 150 | 300 | Ona; zigilu fidagarria |
| 200 | 400 | Bikaina; zigilatzea optimoa |
| 250 | 500 | Gehiegizkoa; brida uzteko arriskua |
Gure lantegian, gure Eraztun-juntura-jokinetarako torloju-gomendio zehatzak eskaintzen dizkiegu gure bezeroei. Beharrezko torlojuaren aurrekarga, estutze eredua eta lubrifikazio baldintzak zehazten ditugu. Gure ingeniaritza taldeak zure brida eta junta konbinazio espezifikorako aurrekarga zuzena kalkulatzen lagun dezake. Beharrezkoa izanez gero, tokian bertan laguntza teknikoa ere eskaintzen dugu.
Eraztun-juntura-jokinaren gogortasuna faktore kritikoa da zigilatzeko errendimenduan. Juntak nahikoa biguna izan behar du torlojuaren aurrekargaren azpian apur bat deformatzeko, bridaren zirrikituarekin bat eginez eta zigilu bat sortuz. Hala ere, nahiko gogorra izan behar du estrusioari aurre egiteko eta bere forma presio altuan mantentzeko. Juntaren gogortasuna berau egindako materialaren arabera zehazten da. Burdina biguna da material bigunena eta erabiliena. Presio baxuko eta tenperatura baxuko aplikazioetarako egokia da. Karbono altzairua gogorragoa da eta presio handiagoetarako erabiltzen da. Altzairu herdoilgaitza oraindik gogorragoa da eta korrosioarekiko erresistentzia ematen du. Monel eta Inconel aplikazio zorrotzenetarako erabiltzen dira, non erresistentzia handia eta korrosioarekiko erresistentzia behar diren. Beheko taulak eraztun-juntura-junta-material arrunten gogortasuna eta aplikazio tipikoak laburbiltzen ditu.
| Materiala | Gogortasuna (HB) | Presio maximoa (bar) | Aplikazio tipikoa |
| Burdina biguna | 90-120 | 100 | Presio baxuko ura, lurruna |
| Karbono altzairua | 120-150 | 250 | Petrolioa eta gasa, industria orokorra |
| Altzairu herdoilgaitza 304 | 150-180 | 400 | Kimika, petrokimika |
| Altzairu herdoilgaitza 316 | 150-180 | 400 | Ingurune korrosiboak |
| Monel | 150-200 | 500 | Itsasoko ura, tenperatura handikoa |
| Inconel | 180-250 | 690 | Tenperatura handikoa, presio handikoa |
AtNingbo Kaxite Sealing Materials Co., Ltd., Ring Joint Jointsak fabrikatzen ditugu material hauetan guztietan. Material bakoitzaren barnean gogortasun-maila sorta bat ere eskaintzen dugu aplikazio ezberdinetara egokitzeko. Gure ingeniaritza taldeak zure eskakizun zehatzetarako material eta gogortasun egokia hautatzen lagun zaitzake.
Bridaren zirrikitua eraztun-juntadura jartzen den brida-aurpegian dagoen eremua da. Zirrikituaren neurriak eta gainazaleko akabera funtsezkoak dira juntaren zigilatzeko errendimendurako. Arteka mekanizatu behar da tolerantzia zehatzekin, junta behar bezala kokatuta dagoela eta ukipen-tentsioa uniformea dela ziurtatzeko. Arteka angeluak, zirrikituaren sakonerak eta zirrikituaren zabalerak zigilatzeko errendimenduari eragiten diote. Zirrikituaren gainazaleko akabera nahikoa leuna izan behar du juntagailuak deformatu eta irregulartasun mikroskopikoak betetzeko, baina ez hain leuna juntagailuak gainazala heldu ezin dezan. Beheko taulak eraztun-juntura estandarren zirrikidura-parametroak laburbiltzen ditu.
| Parametroa | Zehaztapena | Garrantzia |
| Groove Angelua | 23° ± 1° (obalatua); 23° ± 1° (oktogonala) | Eserleku eta kontaktu egokiak bermatzen ditu |
| Groove Sakonera | API 6A / ASME B16.20 arabera | Junta erabat harrapatuta dagoela ziurtatzen du |
| Groove Zabalera | API 6A / ASME B16.20 arabera | Juntagailuak gehiegizko tarterik gabe egokitzen direla ziurtatzen du |
| Gainazalaren akabera (Ra) | 1,6 - 3,2 µm | Juntari eusteko eta zigilatzeko aukera ematen du |
| Lautasuna | 0,05 mm 100 mm bakoitzeko | Harremanetarako estres uniformea bermatzen du |
Gure lantegian laguntza teknikoa eskain dezakegu brida-zuloen diseinuan eta mekanizazioan. Ildaskak ikuskatzeko zerbitzua ere eskaintzen dugu, zirrikituak aplikatzekoa den arauaren baldintzak betetzen dituela egiaztatzeko. Garrantzitsua da zirrikitu gastatu edo hondatuta dagoen juntura berri bat behar bezala zigilatzea eragotzi baitezake.
Torlojuen aurrekargaren kalkulua eraztun-juntadura-juntaduraren diseinuan eta muntaian urrats kritikoa da. Aurrekarga nahikoa izan behar da junturan eserleku-esfortzua sortzeko, baina ez hain handia brida edo torlojuak uzteko. Kalkuluak junturaren eserlekuaren tentsioa, bridaren dimentsioak, torlojuaren tamaina eta materiala eta funtzionamendu-presioa eta tenperatura hartzen ditu kontuan. Aurrekarga normalean ASME Galdara eta Presio Ontzien Kodea edo estandar baliokidea erabiliz kalkulatzen da. Behin aurrekarga kalkulatuta, torlojuei modu kontrolatuan aplikatu behar zaie. Momentu-giltza edo tenkagailu hidrauliko bat erabiliz egiten da normalean. Estutze eredua jarraitu behar da kargaren banaketa uniformea bermatzeko. Beheko taulak torlojuaren aurrekarga aplikatzeko funtsezko urratsak laburbiltzen ditu.
| Urratsa | Ekintza | Helburua |
| 1 | Garbitu eta ikuskatu brida eta zirrikitua | Ziurtatu hondakinik edo kalterik ez |
| 2 | Lubrikatu torlojuak eta azkoinen aurpegiak | Murriztu marruskadura eta aurrekarga koherentea ziurtatu |
| 3 | Estutu torlojuak izar-ereduan helburuko momentuaren %30era | Jarri juntura eta lerrokatu bridak |
| 4 | Estutu torlojuak izar-ereduan helburuko momentuaren %60ra | Konprimitu pixkanaka junta |
| 5 | Estutu torlojuak izar-ereduan helburuko momentuaren %100era arte | Lortu azken aurrekarga |
| 6 | Egiaztatu momentua 24 ordu igaro ondoren | Konpentsatu arrastatzea eta erlaxazioa |
Ningbo Kaxite Sealing Materials Co., Ltd.-n, gure bezeroei gure Ring Joint Jointsetarako torloju-prozedura zehatzak eskaintzen dizkiegu. Gainera, prestakuntza eta tokiko laguntza eskaintzen dugu aurrekarga behar bezala aplikatzen dela ziurtatzeko. Gure helburua gure bezeroei zigilu fidagarria lortzen laguntzea da.
Eraztun-juntura-junta baten zehaztapen nagusiak junta-tamaina, presio-klasea, materiala, zeharkako sekzio mota eta gogortasuna dira. Beheko taulak gure Ring Joint Jointsetarako zehaztapen tipikoen laburpena eskaintzen du.
| Zehaztapena | Barrutia | Oharrak |
| Tamaina | 1/2"-tik 36"-ra | API 6A / ASME B16.20 arabera |
| Presio Klasea | 150. klasetik 2500era | Baita API 6A presioak ere |
| Materialaa | Burdina biguna, karbono altzairua, SS304, SS316, Monel, Inconel | Aplikazioaren arabera hautatua |
| Zeharkako Sekzio Mota | Obalatua (R), Oktogonala (RX), Errendimendu handikoa (BX) | Presioaren eta zirrikituaren arabera hautatua |
| Gogortasuna | Materiala estandarraren arabera | Brida-materialaren arabera hautatua |
| Azalera akabera | Ra 1,6 - 3,2 µm | Eserleku egokia bermatzen du |
| Arauak | API 6A, ASME B16.20, DIN 2693 | Nazioarteko estandarrak betetzea |
Gure fabrikan, Ring Joint Jointsak fabrikatzen ditugu zehaztapen hauek eta gehiago betetzeko. Junta pertsonalizatu dezakegu proiektuaren eskakizun zehatzetara egokitzeko, material bereziak, tamaina bereziak eta sekzio bereziak barne. Gure ingeniaritza taldeak hautaketa prozesuan lagundu dezake eta zure proiekturako datu tekniko zehatzak eman ditzake.
1. galdera: Zein da gomendatutako torlojuaren aurrekarga eraztun-junturarako?
Erantzuna: Gomendatutako torlojuaren aurrekarga junturaren tamainaren, presio-klasearen, junta-materialaren eta bridaren materialaren araberakoa da. Normalean ASME Galdara eta Presio Ontzien Kodea edo estandar baliokidea erabiliz kalkulatzen da. Aurrekarga nahikoa izan behar da junturan eserleku-esfortzua sortzeko, brida edo torlojuak utzi gabe. Ningbo Kaxite Sealing Materials Co., Ltd.n, gure Ring Joint Jointsetarako gomendio zehatzak eskaintzen ditugu.
2. galdera: Eraztun-juntura-junta bat berrerabili al daiteke?
Erantzuna: Oro har, Ring Joint Joint bat ez da berrerabili behar. Junta konprimitzen denean, plastikoki deformatzen da zirrikira egokitzeko. Deformazio hori iraunkorra da, eta junta ez da jatorrizko formara itzuliko. Eraztun-juntura-junta bat berrerabiltzeak ihesa eragin dezake, junturak ez baitu ondo itxiko bigarren aldiz. Industria estandarra juntagailua irekitzen den bakoitzean junta ordezkatzea da. Gure fabrikak junta bakoitzerako junta berri bat erabiltzea gomendatzen du.
3. galdera: Zein da eraztun-juntadura obaloaren eta oktogonalaren arteko aldea?
Erantzuna: junta obalatuak (R motakoak) sekzio biribildua du eta aplikazio estandarretan erabiltzen da. Junta oktogonalak (RX mota) presio altuagoetan zigilu eraginkorragoa eskaintzen duen alde lauko zeharkako sekzioa du. Junta oktogonalak zirrikitu-diseinu desberdina behar du junta obalatuarena baino. Bien arteko aukeraketa presio-klasearen eta bridaren zirrikituaren araberakoa da. Gure ingeniaritza taldeak zure aplikaziorako mota egokia hautatzen lagunduko dizu.
4. galdera: Nola jakin dezaket nire Ring Joint Joint-a isurtzen ari den ala ez?
Erantzuna: Eraztun-joint-junta baten seinaleak junturatik irteten den fluido edo gas ikusgaia, sistemaren presioaren jaitsiera eta txistu-hots baten presentzia dira. Ihesaren bat susmatzen baduzu, juntura kendu eta berehala ikuskatu behar da. Junta ordezkatu behar da, eta bridaren zirrikitua kaltetuta dagoen ikuskatu behar da. Ihesak arriskutsuak izan daitezke, batez ere presio handiko edo zerbitzu toxikoetan, beraz, ez dira inoiz baztertu behar.
5. galdera: Zein da estutze-eredu zuzena Ring Joint Gasket brida baterako?
Erantzuna: estutze-eredu zuzena izar-eredua da, non torlojuak gurutze-sekuentzia batean estutzen diren. Torlojuak hainbat fasetan estutu behar dira, normalean xede-momentuaren % 30, % 60 eta % 100ean. Honek juntura uniformeki konprimitzen dela eta bridak paraleloan mantentzen direla ziurtatzen du. Hasierako estutu ondoren, momentua 24 orduren buruan egiaztatu behar da arrastatzea eta erlaxazioa konpentsatzeko. Ningbo Kaxite Sealing Materials Co., Ltd.n, gure Ring Joint Jointsetarako estutze prozedura zehatzak eskaintzen ditugu.
Bolt-aurrekarga Eraztun-joint-junta baten zigilatzeko errendimendua aktibatzen duen indarra da. Aurrekarga nahikorik gabe, juntak ezin du deformatu eta presio handiko eta tenperatura altuko juntak zigilatzeko beharrezkoa den tentsio handiko kontaktua sortu. Torlojuen aurrekarga kontu handiz kalkulatu, aplikatu eta kontrolatu behar da zigilu fidagarria bermatzeko. Juntaren materialak, bridaren zirrikituak eta torloju-prozedurak zeresan handia dute zigilatzeko errendimenduan. Ningbo Kaxite Sealing Materials Co., Ltd.n, gure fabrikak eskakizun zorrotzenak betetzen dituzten Ring Joint Jointsak fabrikatzeko esperientzia eta esperientzia ditu. Kalitate handiko materialak, doitasuneko mekanizazioa eta proba zorrotzak erabiltzen ditugu ekoizten ditugun junta guztiek errendimendu fidagarria ematen dutela ziurtatzeko. Gainera, laguntza tekniko osoa eskaintzen dugu gure bezeroei zigilu arrakastatsua lortzen laguntzeko.
Presio handiko sistema berri bat diseinatzen ari zaren edo lehendik dagoen bat mantentzen ari zaren ala ez, gure talde teknikoarekin harremanetan jartzera gonbidatzen zaitugu zure eskakizunak eztabaidatzeko. Produktuen zehaztapenak, torloju-gomendioak eta tokiko laguntza eman ditzakegu. Kalitatearen eta bezeroen gogobetetzearen aldeko gure konpromisoak mundu osoko aplikazioak zigilatzeko bazkide fidagarri bihurtu gaitu.
Jarri harremanetan Ningbo Kaxite Sealing Materials Co., Ltd-rekin gaurzure Ring Joint Gasket-en eskakizunak eztabaidatzeko eta gure produktuek zure aplikazio zorrotzenetan zigilu fidagarria nola berma dezaketen ezagutzeko.
