Ibili produktu kimikoak prozesatzeko edozein instalaziotik, eta hodi, ontzi eta bero-trukagailuen sare konplexu bat aurkituko duzu, guztiak bridadun konexioen bidez elkartuta. Konexio hauek puntu ahul potentzialak dira, eta osagai xume baina kritiko batean oinarritzen dira: juntagailua. Hamarkadetan, industriaren lehenetsia sarritan espiralezko junturak edo amiantorik gabeko xafla material sinpleak izan ziren. Hala ere, oinarrizko aldaketa bat abian da.Metalezko junta korrugatuak(CMG) zigilatzeko aplikazio kritikoetarako estandar bihurtzen ari dira azkar, eta arrazoi onengatik. Erresilientzia, tenperatura erresistentzia eta zigilatzeko fidagarritasunaren konbinazio paregabea eskaintzen dute, alternatiba tradizional askok paregabea. Ningbo Kaxite Sealing Materials Co., Ltd.-en, gure fabrika iraultza honen abangoardian egon da, mundu osoko kimiko, findegi eta instalazio petrokimikoetan zigilatzeko arazo zailenak konpontzen dituzten errendimendu handiko metal korrugatuak fabrikatzen dituena.
Metal Corrugated Gaskets-en gero eta hobespena ez da joera soilik; prozesamendu kimiko modernoaren gero eta eskaerei erantzun logikoa da. Lantegiak presio eta tenperatura altuagoetan ari dira funtzionatzen eraginkortasuna hobetzeko. Komunikabide oldarkorragoak eta toxikoagoak maneiatzen ari dira, non filtrazioak garestiak ez ezik, potentzialki hondagarriak diren. Ingurumen- eta segurtasun-arauak gogortzen ari dira, eta ia zero diren isuriak eskatzen dituzte. Paisaia zail honetan, Metal Corrugated Gasket nabarmentzen da. Bere profil korrugatu bereziak udaberri-itzulera eta erresilientzia paregabeak eskaintzen ditu, prozesu baten saihestezinak diren termikoen eta presioaren gorabeherak konpentsatuz. Erresilientzia horrek epe luzerako zigilu estua bermatzen du, isuri iheslariak murrizten ditu eta etengabeko birmomentuaren beharra ezabatuz. Artikulu honetan, ingeniaritza-printzipioak, materialen zientzia eta aplikazio praktikoak aztertuko ditugu metal korrugatudun juntak industria kimikorako hobetsitako aukera bihurtzen dituztenak, eta haien erabilerarako zehaztapen eta praktika onen ikuspegi zehatza eta teknikoa emango dugu.
Prozesamendu kimikoen munduan, "egoera egonkorra" mito bat da. Mundu errealeko eragiketak hedapen eta uzkurdura termikoa, presio-gorakada eta bibrazioak dira. Esfortzu zikliko hauek brida zigilu fidagarri baten etsai nagusia dira. Ohiko juntadura lauek, amiantorik gabeko xaflek, esaterako, "multzo" iraunkor bat har dezakete hasierako torlojuaren kargapean. Horrek esan nahi du denborarekin erresilientzia eta elastikotasuna galtzen dituztela. Bridak ziklo termiko bat jasaten duenean, hedapenak juntagailua gehiago konprimitu dezake eta hozten denean, junta ezin da itzuli zigilatzeko presio egokia mantentzeko. Torlojuen karga galtzeak ihesak eragiten ditu. Metal korrugatuzko junta bat funtsean ezberdina da. Bere muina malguki sorta gisa jokatzen duen metalezko profil mehe eta korrugatua da. Konprimitzean, plastikoki ez du huts egiten modu berean; energia elastiko garrantzitsua mantentzen du.

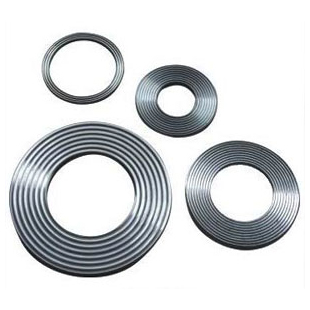

Hau ikusarazteko, imajina ezazu kartoizko xafla lau baten eta kartoizko kaxa korrugatu baten arteko aldea. Xafla laua erraz tolestu eta tolestu egiten da, indarra galduz. Kutxa korrugatua, ordea, zurruna da eta atzera egin dezake. Printzipio bera aplikatzen zaie junketei. Gure Metal Corrugated Gaskets-en profil korrugatuak malgutasun eta berreskuratze maila handia ematen du. Europako zigilatzeko institutu garrantzitsu batek egindako azken ikerketa batek junta mota ezberdinen "erlaxazioa" neurtu zuen. Creep erlaxazioa boltaren tentsioa denboran zehar galtzea da. 300 °C-tan 1.000 ordu igaro ondoren, konprimitutako zuntz-junta estandarrak hasierako tentsioaren % 60 baino gehiago galdu zuen. Grafitozko junta malgu batek %35 inguru galdu zuen. Gure korrugatutako metalezko juntak, berriz, hasierako tentsioaren %15 baino gutxiago galdu zuten. Torlojuen kargaren aparteko atxikipen honek brida denbora luzez zigilatua mantentzen duela esan nahi du, nahiz eta sistemak termiko eta presiozko ziklo gogorrak jasan.
Erresilientzia hori ez da zigilatzea soilik; segurtasuna eta kostua ere bada. Prozesu askotan, ihes txiki bat detektatzea zaila izan daiteke, eta gasak detektatzeko ekipamendu garestiak behar ditu. Ihes bat hautematen denean, sarritan landarea itxi egin behar da juntagailua berriro estutzeko edo ordezkatzeko. Planta kimiko batentzat, itzaltzeak hamar mila dolar balio dezake orduko produkzio galduan. Zigilua epe luzera mantenduz, Metal Corrugated Juntak esku-hartze garesti eta apurtzaile horien maiztasuna murrizten dute. Nukleo korrugatuaren "malguki-atzera" ezaugarriak bermatzen du juntak briden arteko mugimendu diferentziala egokitzea, zigilua babestuz eta isuri iheskorrak saihestuz. Fidagarritasun hori mantentze-zuzendariek gero eta gehiago zehazten dituzten metal korrugatuzko juntagailuak beren aplikazio kritiko eta zailenetarako funtsezko arrazoia da.
Prozesamendu kimikoan zigilatzeko agertokirik zailenetako bat diametro handiko eta presio baxuko brida bat da. Pentsa biltegiratze-tangako manway bat, diametro handiko hodi bat edo bero-trukagailuaren estalkia. Brida hauek zigilatzeko zailak izan ohi dira, oso azalera handia dutelako, baina torlojuaren indar kopuru mugatua baino ezin da aplikatu brida bera desitxuratu gabe. Gainera, aplikazio hauetan brida-aurpegiak sarritan hondatuta, zulotuta edo gaizki lerrokatuta daude aurreko junta-aldaketak direla eta, besterik gabe, egituraren tamainagatik. Ohiko junta lau batek gainazaleko presio oso handia behar du zigilua sortzeko, baina brida handi batean presio uniforme hori lortzea ia ezinezkoa da.
Hor distira egiten du Metal Corrugated Gasket diseinuaren jenioak. Bere eredu korrugatuak oso kontzentratuta dauden zigilatzeko lerro sorta bat sortzen du. Juntagailuaren aurpegi osoan batez besteko presio handia behar izan beharrean, erabilgarri dagoen torlojuaren karga kontaktu-eremu estu horietara bideratzen du. Horrek esan nahi du metalezko junta korrugatu batek ihesaren zigilua lor dezakeela torloju-karga nahiko baxua izanda ere. Gainazaleko irregulartasunetara egokitzeko gaitasuna beste abantaila kritiko bat da. Nukleo korrugatuak gainazaleko akatsetara konprimitu eta egokitzeko diafragma malgu gisa jokatzen du, eta hori ezinbestekoa da brida handiak, batzuetan okertuta, zigilatzeko. Junta lau estandarrek ezin dituzte hutsune eta akats horiek zubi egin bridaren aurpegian konponketa handirik egin gabe, prozesu garestia eta denbora asko hartzen duena.
Errendimendu-abantaila hau mundu errealeko kostuak aurrezten da zuzenean. Iraganean, diametro handiko depositu bat isurtzen bazen, soluzioa sarritan depositua isolatzea, hustutzea eta soldatzaile batek bridaren aurpegia konpontzea edo mekanizazio prozesu pertsonalizatua erabiltzea zen. Horrek askotan asteak prestatzea eta kostu garrantzitsuak eskatzen zituen. Metal Corrugated Gaskets-ekin, arazo horietako asko junta mailan konpontzen dira. Gure fabrika,Ningbo Kaxite Sealing Materials Co., Ltd., Metal Corrugated Juntak ekoizten ditu zenbait metroko diametroa duten neurrietan, milibar gutxiko presioetarako eta huts-baldintzetarako. Juntagailuak zigilu fidagarria eskaintzeko torlojuen karga baxuetan, gainazaleko akatsekiko tolerantziarekin konbinatuta, eskala handiko aplikazio problematiko hauetarako irtenbide egokiena da. Gaitasun horri esker, landareek geldialdi-denbora eta brida konponketa garestiak saihesteko aukera ematen du, eragiketak martxan mantenduz eta mantentze-aurrekontuak murriztuz.
Prozesatzeko aplikazio kimiko zehatz baterako Metal Corrugated Junta egokia hautatzeak funtzionamendu-baldintzak eta juntaren zehaztapen teknikoak argi ulertzea eskatzen du. Bat ez datozenak hutsegite goiztiarra, ihesak eta balizko arriskuak sor ditzake. Beheko taulak zehaztapen-gida zehatza eskaintzen du gure metal korrugatudun junta-sorta estandarraren arabera, parametro bakoitzaren atzean dagoen ingeniaritza arrazoia nabarmenduz. Hala ere, aplikazio konplexuetarako, ingeniaritza zerbitzu pertsonalizatu osoa eskaintzen dugu zure bridarekin ezin hobeto egokitzen den junta bat diseinatzeko.
| Parametroa | Zehaztapen estandarra | Ingeniaritza arrazoia eta aplikazioaren eragina |
| Oinarrizko materiala | SS304, SS316, SS316L, Titanioa | Korrosioarekiko erresistentzia eta tenperatura gaitasuna zehazten ditu. SS316L ohikoa da zerbitzu kimiko gehienetarako. Titanioa korrosio larria eta tenperatura altuko erresistentziarako. |
| Nukleoaren lodiera (mm) | 0,20 - 0,40 | Nukleo lodiagoak (0,30-0,40 mm) erresilientzia handiagoa ematen dute eta presio baxuko eta diametro handiko bridak hobesten dira. Nukleo meheagoak (0,20 mm) erlaxazio minimoa behar duten presio altuko sistemetarako dira. |
| Korrugazio-pasa (mm) | 2,5 - 4,0 | Pitch korrugazio gailurren arteko distantzia da. Pasarte estuago batek (2,5 mm) zigilatzeko lerro gehiago sortzen ditu, hobeak torloju-karga baxuko aplikazioetarako. Altuera zabalagoa (4,0 mm) presio handiko aplikazioetarako da. |
| Korrugazioaren altuera (mm) | 0,8 - 1,5 | Konprimigarritasuna eta malgu-itzulera zehazten ditu. Altuera handiagoak brida mugimendu gehiago eta gainazaleko adostasun hobea ahalbidetzen du. |
| Zigilatzeko elementuaren materiala | Grafito malgua, PTFE, mica | Grafito malgua da ohikoena, tenperatura eta erresistentzia kimiko bikaina eskaintzen duena. PTFE tenperatura baxuagoetan produktu kimiko erasokorretarako da. Mika tenperatura ultra-altuenetarako da. |
| Zigilatzeko elementuen dentsitatea (g/cm³) | 1,0 - 1,2 (grafitoa) | Dentsitate handiagoak porositatea eta arrastoa murrizten ditu, baina zailagoa izan daiteke konprimitzea. Dentsitate estandarra oreka ona da. |
| Diseinu-tenperatura maximoa (°C) | Gehienez 650 °C (micarekin) | Hau da muga kritikoa. Gainditzeak nukleoa edo zigilatzeko elementua hondatzea eragin dezake, zigiluen hutsegitea eraginez. |
| Diseinuko Gehienezko Presioa (bar) | Gehienez 250 bar | Torlojuaren gutxieneko karga eta junturaren indarra zehazten ditu. Presio handiagoek nukleo lodiagoa edo sendoagoa behar dute. |
| Gomendatutako junta-tentsioa (N/mm²) | 50-150 | Zigilua lortzeko beharrezkoa den konpresio-esfortzua da. Baxuegia, eta brida ihes egingo du; altuegia, eta junta edo brida kaltetu ditzake. |
| Ihes-tasa (ASTM F37) | < 0,001 ml/min | Hau zigilatzeko errendimenduaren metrika da, junturak isuri iheslariak saihesteko duen gaitasuna adierazten duena. |
Metal korrugatuzko junta bat hautatzerakoan, ez da material indibidualaren zehaztapenei buruz soilik; junta eta bridaren arteko elkarrekintza ulertzea da. Torlojuen karga nahikoa izan behar da junta konprimitzeko eta behar den zigilatzeko tentsioa sortzeko, baina ez hain handia nukleoa birrintzeko. Brida gainazaleko akabera eta paralelismoak ere funtsezko zeregina dute. Bridaren gainazaleko akabera Ra 3,2 eta 6,3 µm-koa gomendatzen dugu zigilatzeko. Kaxiten, gure talde teknikoak Elementu Finituen Azterketa (FEA) aurreratua erabiltzen du juntagailuaren portaera simulatzeko torlojuaren karga eta presio zehatzetan. Horri esker, juntagailuen diseinu optimoa eta momentu kontrolatutako prozedura gomendatzen ditugu, isurpen-arau zorrotzenak betetzen dituen konexio fidagarria eta ihesik gabekoa bermatuz.
Industria kimikoa izugarri anitza da, hidrokarburo onberak eta azido oldarkorrak, kaustikoak eta disolbatzaileak arte. Ez dago giro kimiko guztiak jasan ditzakeen junta "unibertsal" bakarra. Metal Corrugated Juntaren benetako indarra pertsonalizagarritasunean datza. Nukleoaren metala eta aurre-materiala (edo zigilatzeko elementua) arreta handiz hautatuz gero, juntagailua zehatz-mehatz diseinatu daiteke euskarri eta funtzionamendu-baldintza zehatzetarako. Malgutasun horri esker, gero eta gehiago zehazten dira kiribildun juntadura estandarren gainean, eraikuntza aukera mugatuagoa baitute. Ningbo Kaxite Sealing Materials Co., Ltd.-n, metalezko junta korrugatuak ekoizten ditugu material konbinazio ugarirekin, industria kimiko, petrokimiko eta farmazeutikoen eskakizun zorrotzei erantzuteko.
Nukleoaren metalak egiturazko indarra eta erresilientzia ematen ditu. Zerbitzu kimiko orokorrerako, SS316L aukera polifazetikoa da, euskarri eta funtzionamendu-tenperatura askotariko erresistentzia ona eskaintzen duena. Ingurune korrosiboagoetarako, adibidez, kloruroak edo azidoak dituztenetarako, Hastelloy C276 edo Inconel 625 bezalako aleazio altuagoak gomendatzen dira. Tenperatura oso altuko aplikazioetarako, findegietako labeetan bezala, titanioa edo nikel-oinarritutako aleazioak erabiltzen dira. Gure fabrikak metal espezialitate hauen inbentario zabala mantentzen du, fabrikazio azkarra ahalbidetuz. Zigilatzeko elementua aukeratzea ere oso garrantzitsua da. Aukerarik ohikoena grafito malgua da, beroarekiko erresistentzia bikaina (650 °C arte) eta hidrokarburo eta lurrun gehienekin bateragarritasun kimikoa eskaintzen duena. Hala ere, grafitoa ez da oso azido oxidatzaileetarako egokia, oxidatu eta zigilatzeko propietateak gal ditzakeelako. Kasu hauetan, PTFE edo bere eraldatutako material aurrekari bat erabiltzen dugu, kimikoki geldoak direnak.
Diseinu berritzaileak ere eskaintzen ditugu, hala nola "Dual Seal Layer" eraikuntza. Honek bi zigilatzeko elementu desberdin erabiltzea dakar: adibidez, grafitozko barruko geruza bat zigilatzeko lehen mailako zigilatzeko eta PTFE kanpoko eraztun bat grafitoa erasoko luketen komunikabideen aurka babesteko. Beste diseinu aurreratu bat barneko eta kanpoko euskarri-eraztun bat sartzea da. Barruko eraztun batek presiopean juntadura barrurantz erortzea ekiditen du (presio handietarako bereziki garrantzitsua), kanpoko eraztun batek, berriz, korrosioaren babesa eskaintzen du eta zentratzen laguntzen du. Pertsonalizazio-maila honengatik metal korrugatuzko juntak estandar bihurtzen ari dira segurtasun-kritiko eta balio handiko aplikazioetarako. Adibide bat: farmazia-fabrikatzaile garrantzitsu bat kutsadura-arazoekin borrokan ari zen purutasun handiko ur-begizta batean, junta estandaretatik atera daitezkeen materialengatik. Gure fabrikak metal korrugatuzko junta bat diseinatu zuen, PTFE solidoarekin eta SS316L nukleoarekin, erauzgarri guztiak ezabatu zituena, zigilu garbi eta garbia eskainiz. Egokitutako irtenbide mota hau Metal Corrugated Junta baten diseinu-plataforma malguarekin soilik posible da.
1. galdera: Nola desberdintzen da metalezko junta korrugatu bat errendimenduaren arabera espiralezko zauri-junta batekin?
Erantzuna: desberdintasun nagusia oinarrizko diseinuan dago. Kiribildun juntadura batek V formako metalezko banda bat erabiltzen du betegarri batekin. Aplikazio askotarako bikainak dira, baina betegarria hondatuta badago "lehertzeko" joera izan dezakete. Metal Corrugated Junta batek metal korrugatu solido eta etengabeko nukleo bat erabiltzen du, egitura sendoagoa eta zurrunagoa eskaintzen duena. Diseinu honek leherketa-erresistentzia handiagoa eskaintzen du eta erresistenteagoa da ziklo termiko larriarekiko. Kiribildun juntadurak erabilera orokorreko aukera ona diren arren, metal korrugatuzko juntagailuak normalean hobesten dira presio baxuko eta diametro handiko bridak egiteko eta brida-aurpegiaren kalteak edo deformazioa kezkatzen duten aplikazioetarako.
2. galdera: Erabili al daiteke metalezko junta korrugatua gainazal oso latza duen brida batean?
Erantzuna: Bai, hau da haien abantaila nagusietako bat. Profil korrugatuak gainazaleko irregulartasunetara konprimitu eta moldatzen diren malguki malgu gisa jokatzen du. Zigilatzeko elementu bigunak (grafitoa edo PTFE) hutsune mikroskopikoak betetzen ditu, zigilu bat sortuz. Horri esker, aproposak dira brida zaharrak eta herdoilduak konpontzeko zoladuraren kosturik gabe. Hala ere, beti gomendatzen dugu brida aurpegi nahiko leuna eta laua, zigilu ezin hobea lortzeko. Brida oso zakarretarako, zigilatze-elementu lodiagoa edo dentsitate handiagoko aurpegia behar izan daiteke. Gure talde teknikoak zure egoera espezifikorako irtenbiderik onena aholkatu dezake.
3. galdera: Zein momentu erabili behar dut metalezko junta korrugatu bat torlojuan?
Erantzuna: ez dago pare-balio bakarra. Juntaren tamainaren, torlojuaren tamainaren, bridaren kalifikazioaren eta junta-materialaren araberakoa da. Helburua gomendatutako junta-esfortzua lortzea da (normalean 50-150 N/mm²-ko junta korrugatuetarako) nukleoa birrindu gabe. Hornitzen ditugun junta guztiekin pare-prozedura zehatza eskaintzen dugu, zure brida-diseinu espezifikoan oinarrituta kalkulatzen dena. Prozedura honek momentua ft-lbs edo Nm-tan, estutze-sekuentzia eta pase kopurua zehaztuko ditu. Ezinbestekoa da prozedura hau jarraitzea ihesik gabeko zigilua lortzeko eta kalteak saihesteko. Inoiz ez gainditu gomendatutako momentua.
4. galdera: Metalezko junta korrugatuak egokiak al dira hutseko zerbitzurako?
Erantzuna: Bai, erabat. Metalezko junta korrugatuak bikainak dira hutseko aplikazioetarako, huts handia barne. Haien nukleo zurrunak bridaren hutsunean sartzea eragozten du, xafla-junta leunago batzuek ez bezala. Diseinu korrugatuak ere zigilu positiboa eskaintzen du presio negatiboan ere. Barruko euskarri-eraztun bat duen diseinua gomendatzen dugu, barruko kolapsoa ekiditeko eta dentsitate handiko zigilatzeko elementua duen gasa gutxitzeko. Ningbo Kaxite Sealing Materials Co., Ltd-ko gure fabrikak metalezko junta korrugatuak hornitu ditu hutsean aplikazio ugaritarako, farmazia eta erdieroaleen industrian barne.
5. galdera: Nola gorde ditzaket metalezko junta korrugatuak instalatu aurretik haien osotasuna ziurtatzeko?
Erantzuna: Metalezko junta korrugatuak ingurune garbi, lehor eta fresko batean gorde behar dira. Hezetasunetik, zikinkeriatik eta muturreko tenperaturatik babestu behar dira. Jatorrizko ontzia (askotan plastikozko poltsa itxia deshezegailu batekin) osorik mantendu behar da instalatu arte, herdoila edo kutsadura saihesteko. Lauak gorde behar dira distortsioak saihesteko, eta ez dira beste objektu astunekin pilatu behar gainean. Gure fabrikak biltegiratze-argibide zehatzak eskaintzen ditu bidalketa bakoitzarekin, junturak egoera ezin hobean iristen direla ziurtatzeko.
Termiko- eta presio-ziklorik bortitzenei jasaten hasi eta diametro handiko brida problematikoak zigilatzeko eta materialaren malgutasun paregabea eskaintzera, Korrugated Metal Gasket-ek zigilatzeko irtenbide bikaina dela frogatu du prozesatzeko industria kimiko modernorako. Bere ingeniaritza bereziak juntagailuen alternatiba tradizionalek parekatu ezin duten fidagarritasun, segurtasun eta kostu-eraginkortasun maila eskaintzen du. Mantentze-ingeniarientzat eta planta-zuzendarientzat, isuririk gabeko eta epe luzeko eragiketetan inbertsio proaktiboa da.
Prest al zaude zure landarearen zigilatzeko errendimendua hobetzeko?Jarri harremanetan Ningbo Kaxite Sealing Materials Co., Ltd-rekin gaurzure aplikazio zehatza eztabaidatzeko. Gure esperientziadun ingeniari taldeak zurekin lan egingo du zure brida-konexio kritikoenetarako diseinu eta material konbinazio optimoa hautatzeko. Doako kontsulta teknikoak, juntak diseinatzeko gomendioak eta tokiko prestakuntza eskaintzen diegu zure mantentze-langileei.Eskatu orain zure doako kontsulta teknikoa Ningbo Kaxite Sealing Materials Co., Ltd.-ri eta ziurtatu zure lantegiaren osotasuna Corrugated Metal Gaskets zigilatzeko fidagarriarekin.
