Fabrikatzaileentzat eta zigilatzeko industriako profesionalentzat, gauza gutxi dira mandriletik zauritutako espiral zirrikituaren junta berria ateratzea bezain etsigarriak dentsitate irregularrak, ertz uhinak edo dimentsioko zehaztasunak aurkitzeko. Etsipen une horrek material alferrik galtzea, denbora galdua eta, batez ere, zerbitzuan huts egin dezakeen produktua adierazten du.
Harilaketa inkoherentea ez da produkzio-eragozpena soilik; espiral zauria duen junta fidagarri bihurtzen duenaren muina jotzen du. Harilaren dentsitateak zuzenean eragiten dio zigilagarritasunari, dentsitate baxuko harilkatzeek dentsitate handiagoko parekoak etengabe gutxitzen dituztelako. Ekoizpen-lerroek ebakidura ez-uniformeak dituzten juntak, kanpoko diametro aldakorra edo harilkada solteak sortzen dituztenean, ondorioak dendatik haratago zabaltzen dira: brida-konexioetara, kanalizazio-sistemetara eta, azken finean, operazio-segurtasunetara.
Artikulu honek aztertzen du zergatik irauten duen koherentziarik gabeko harilkatzea operazio askotan, zein modernokiribildun juntadurarako harilkatzeko makina automatikoateknologiak erronka horiei aurre egiten die, eta ekoizpen-taldeek egin dezaketena emaitza errepikagarriak eta fidagarriak lortzeko.
Irtenbideei buruz eztabaidatu aurretik, ezinbestekoa da ulertzea zergatik gertatzen den koherentziarik gabeko harilkatzea. Arazo gehienak hiru kategoriatan banatzen dira: arazo mekanikoak, materialaren aldagaiak eta prozesuen kontrolaren hutsuneak.
Harilatzeko makina baten osotasun mekanikoak zuzenean zehazten du ekoizten duen junta bakoitzaren kalitatea. Osagaiak higatzen, askatzen edo lerrokatzean erortzen direnean, ondoriozko junta-akatsak aurreikus daitezke, baina ez saihestezina.
| Sintoma | Balizko Kausa | Juntaren kalitatean eragina |
|---|---|---|
| Tentsio irregularra haizeetan zehar | Tentsio-gailu gastatuak, kalibrazio desegokia | Junta profil uhin eta ez-uniformea; betegarri geruzan hutsuneak |
| Makinaren zarata edo bibrazio irregularrak | Torlojuak solteak, errodamenduak gastatuak | Inkoherentea bihurritzeko altuera; osagaien higadura bizkortua |
| Buruaren abiadura aldakorra | VFD akastuna, uhala irristakorra | Geruza dentsitate aldakorra; ezegonkortasun dimentsionala |
| Juntagailuen deformazioa harilkatzean | Bandaren altueraren doikuntza desegokia | Deformazioa; geruza irregularra pilatzea |
Arazo horien artean, tentsio irregularra da juntura uhin eta ez-uniforme baten kausa ohikoena. Zerrenda metalikoaren eta betegarriaren materialaren tentsioa bihurriketa-zikloan zehar aldatzen denean, ondoriozko juntak zigilatzeko errendimendua arriskuan jartzen duten irregulartasunak garatzen ditu. Aplikazio kritikoetan, hala nola prozesaketa petrokimikoa edo energia-sorkuntza, dentsitate-aldaera txikiek ere ihes-bideak sor ditzakete presio- eta tenperatura-baldintza aldakorren pean.
Ezin hobeto mantendutako harilkatzeko makina batek ere ezin ditu kalitate txarreko lehengaiak gainditu. Metalezko bandak eta betegarri-materialak dimentsio- eta propietate-zehaztapen koherenteak bete behar dituzte emaitza errepikagarriak izateko.
Materialarekin erlazionatutako harilkatze-arazo arruntak hauek dira:
- Banden lodiera aldakorra: metalezko banda-neurgailuaren gorabeherak harilkadura irregularra eragiten dute, junta-dentsitatea aldatuz.
- Betegarri-dentsitate ez-uniformea: Betegarri ez-uniformeak puntu bigunak edo puntu gogorrak sortzen ditu juntaren zehar-ebakiaren barruan.
- Errebak edo ertz-akatsak: metalezko zerrendaren ertzetan akatsak gidetan lotzen dira, tentsio-puntak sortuz.
- Hezetasun-kutsadura: grafitozko betegarri malguan xurgatutako hezetasunak konprimagarritasuna eta harilkadura-portaera aldatzen ditu.
Esaterako, ezarritako hornitzaileetatik lehengai lehengaiak eskuratzeaKaxitealdagai horiek ezabatzen laguntzen du, zirriborrodun juntaduraren harilkatzeko makina automatikoak errendimendu koherenterako optimizatutako sarrerak jasotzen dituela bermatuz.
Beharbada koherentziarik gabeko bihurriketaren laguntzailerik esanguratsuena giza elementua da. Eskuzko eta erdi-automatikoak bobinatzeko makinak operadorearen trebetasunean, epaimenean eta xehetasunen arretan oinarritzen dira;
Operadore trebe batek junta bikainak ekoitzi ditzake txanda bateko lehen hiru orduetan, baina nekeak, distrazioak edo giza akats soilak aldakortasuna sartzen du ezinbestean. Ezusteko honek eskuzko eragiketak ez dira egokiak bolumen handiko produkziorako edo kalitatezko trazabilitatea zorrotza behar duten aplikazioetarako.
Espiralezko zirrikituaren teknologiarako harilkatzeko makina automatiko modernoak eskuzko eragiketen berezko aldakortasuna kentzen du. Kontrolagailu logiko programagarriak (PLC) eta hariketa-buruak serbo-gidatutakoak integratuz, makina hauek tentsioaren, altueraren eta dimentsioen kontrol zehatza mantentzen dute hariketa-ziklo guztietan.
Ondo diseinatutako batkiribildun juntadurarako harilkatzeko makina automatikoabihurriketa-parametroak zehaztasun digitalarekin gordetzen eta exekutatzen ditu. Juntaren tamaina eta zehaztapena programatzen direnean, makinak harilkatzeko prozesu zehatz hori errepikatzen du —tentsio bera, altuera bera, geruza zenbaketa bera— junta bakoitzerako.
PLC-k kontrolatutako harilketaren funtsezko abantailak hauek dira:
- Eragileek eragindako aldakortasuna erabat ezabatzea
- Geruza-dentsitate koherentea ekoizpen-lan guztietan
- Juntagailuen zehaztapen desberdinen arteko aldaketa azkarra
- Trazabilitatea digitala kalitatea bermatzeko programetarako
Kaxite bezalako fabrikatzaileentzat, zehaztasun hori mundu osoko bezeroei eskaintzen zaizkien zigilatzeko irtenbide fidagarrien oinarria da.
Bobinketa-makina automatiko aurreratuek denbora errealeko monitorizazio-sistemak dituzte, produkzioan zehar etengabe kontrolatzen dituzten tentsio-mailak, materialaren elikadura-tasak, harilkatzeko abiadura eta dimentsio-parametroak. Parametro bat muga onargarrietatik kanpo ateratzen denean, makinak operadoreei abisatu edo automatikoki egokitu dezake egoera zuzentzeko.
Begizta itxiko feedback-mekanismo honek juntura bakoitzak zehaztapenak betetzen dituela ziurtatzen du, txatar-tasak eta birlanketa nabarmen murriztuz.

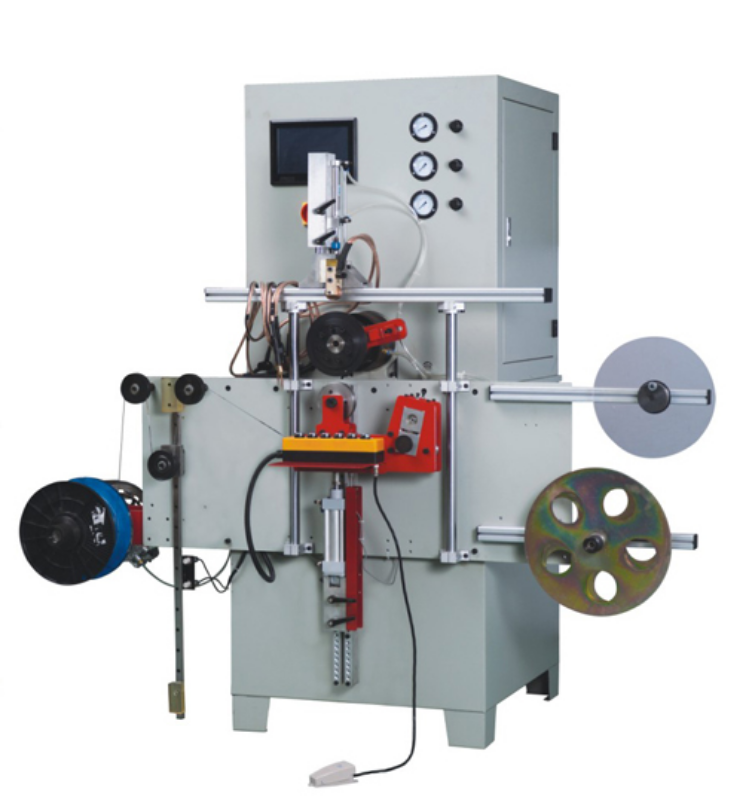

Kaxitek zigilatzeko fabrikazio soluzio integrala garatu du, harilkatze inkoherentearen erronkei aurre egiten diena. KXT E300C harilkatzeko makina kiribildun zirriborrorako makina automatikoak emaitza zehatzak eta errepikagarriak eskaintzen ditu eraikuntza mekaniko sendoaren eta automatizazio adimendunaren konbinazioaren bidez.
| Parametroa | Zehaztapena |
|---|---|
| Lan egiteko modua | Eskuzkoak zein automatikoak |
| Gehienezko juntadura OD | 500 mm |
| Gutxieneko junta-identifikazioa | 25 mm |
| Juntaren OD tolerantzia | ± 0,2 mm |
| Buruaren abiadura | 0-312,5 bira/min |
| SWG lodiera | 4,5 mm (arrabol aldaketarekin 3,2 mm eta 6,4 mm-rako egokia) |
| Potentzia osoa | 8kw |
| Ekoizpen-tasa | 20-30 segundo pieza bakoitzeko (ANSI 6″ 150LB) |
| Elikatze-hornidura | 380V edo 220V, 3 fase |
| PLC | Xinjie |
KXT E300C-k V formako eta W formako bihurritzeko aukerak onartzen ditu eta barruko eraztunekin edo gabe juntagailuak sor ditzake. Aldaketa azkarreko mandril-sistemak aldaketa-denbora murrizten du orduetatik minutuetara, lote txikietan eta eskaera pertsonalizatuan ekoizteko eraginkorra ahalbidetuz.
Diametro handiagoko aplikazioetarako, Kaxitek 5000 mm-ko OD-ra arteko juntagailuak ekoizteko gai diren hariketa horizontalen konfigurazioak eskaintzen ditu ± 0,3 mm-ko errepikakortasunarekin.
Harilkatze ez-koherenteak txatarra-materialetik haratago zabaltzen diren kostu zuzenak eta zeharkakoak dakartza. Kontuan hartu fidagarritasunik gabeko junta-ekoizpenaren eragin osoa:
- Materialen hondakin zuzena: baztertutako juntak galdutako lehengaien balioa adierazten dute.
- Lan-eraginkortasunik eza: juntadura akastunak birlantzen edo makinak doitzen emandako denborak produkzio-produktua murrizten du.
- Galdutako entrega-epeak: kalitate-arazoek eragindako ekoizpen-atzeratzeak bezeroen harremanak arriskuan jar ditzake.
- Eremuaren hutsegite-arriskua: harilkadura-dentsitate ez-koherentea duten juntagailuek litekeena da zerbitzuan isurtzea, azken erabiltzaileak segurtasun-arriskuetara eta funtzionamendu-hausteetara eraginez.
Espiral zaurien junturaren merkatu globalak hedatzen jarraitzen du, 2026an 2.100 milioi USDtik 2033rako 3.500 milioi USD izatera iritsiko diren aurreikuspenekin, urteko % 7,1eko hazkunde-tasa konposatua adierazten duena. Eskaria handitzen den heinean, harilkatzeko ekipo automatizatu fidagarrietan inbertitzen duten fabrikatzaileek merkatu-kuota harrapatzeko kokatzen dute lehiakideek kalitate ez-koherentearekin borrokatzen duten bitartean.
Ekipamenduak berritzeaz gain, hainbat praktika operatiboek harilkatzeko errendimendu koherentea mantentzen laguntzen dute:
1. Ohiko kalibrazioa: Egiaztatu tenkatze-gailuak eta dimentsio-kontrolak fabrikatzailearen zehaztapenen arabera.
2. Prebentziozko mantentze-lanak: errodamenduak, uhalak eta higadura-osagaiak ikuskatu eta ordezkatu programatu batean.
3. Lehengaien kalitate-kontrola: sarrerako ikuskapen-prozedurak ezarri metal-zerrenda eta betegarri-materialak.
4. Operadoreen prestakuntza: ekipo automatizatuekin ere, trebatutako operadoreak ezinbestekoak dira monitorizazioa eta arazoak konpontzeko.
5. Ingurumen-kontrola: Tenperatura eta hezetasun koherenteak mantentzea ekoizpen-eremuetan, materialaren aldakortasuna minimizatzeko.
Praktika hauek espiralezko juntadurarako harilkatzeko makina automatiko moderno batekin batera ezarriz, fabrikatzaileek industriaren zehaztapen zorrotzenak betetzen dituzten ekoizpen koherentzia lor dezakete.
A: Metalezko bandaren eta betegarriaren materialaren tentsio irregularra da juntura ondu eta ez-uniformeen kausa ohikoena. Harilkatze-zikloan tentsioa aldatzen denean —tentsio-gailu gastatuengatik, kalibrazio desegokiagatik edo materialaren elikadura ez-koherenteagatik—, ondoriozko junturak dentsitate-aldaketak eta dimentsio-irregulartasunak garatzen ditu. Harilaketa-makina automatiko modernoek arazo honi erantzuten diote hariketa-ziklo guztietan tentsio zehatza eta koherentea mantentzen duten serbo-gidatutako tentsioa kontrolatzeko sistemen bidez. Begizta itxiko sistema hauek tentsioa etengabe kontrolatzen dute eta denbora errealean doikuntzak egiten dituzte, eskuzko eta erdi-automatikoak eragiketak eragiten dituen aldakortasuna ezabatuz.
A: Harilatzeko makina automatikoek eraginkortasuna hobetzen dute hainbat mekanismoren bidez. Lehenik eta behin, PLC-k kontrolatutako eragiketak produkzioan etengabeko operadorearen doikuntzaren beharra ezabatzen du, operadore batek hainbat makina aldi berean kudeatzeko aukera emanez. Bigarrenik, puntu automatikoko soldadura eta banda ebaketa funtzioek bobina osteko prozesatzeko denbora murrizten dute. Hirugarrenik, aldaketa-prozedura programagarriek juntagailuen tamaina eta zehaztapenen artean azkar aldatzeko aukera ematen dute. Esate baterako, KXT E300C-k ANSI 6″ 150LB junta bat ekoitzi dezake 20 eta 30 segundotan, eta beste tamaina batera aldatzeak minutuak baino ez ditu orduak baino. Gainera, automatizazioak nabarmen murrizten ditu txatarra-tasak, ekoizpen-prozesu guztietan kalitate koherentea bermatuz, materialen kostuak eta birlanketa-lanak zuzenean murriztuz.
E: harilkatzeko makina automatikoak ebaluatzean, kontuan hartu bost funtsezko faktore. Dimentsio-barrutia: Ziurtatu makinak zure behar diren junta-tamainak egoki ditzakeela, bai gutxieneko IDa bai gehienezko OD. Zehaztasun zehaztapenak: Bilatu argitaratutako tolerantzia; ± 0,2 mm OD-rako industria-erreferentzia tipikoa da. Kontrol-sistema: PLC-n oinarritutako kontrola, parametro programagarriekin, ekoizpen-lanetan errepikatzea ahalbidetzen du. Materialen bateragarritasuna: Egiaztatu makinak erabiltzen dituzun metal-kalifikazio espezifikoak (304, 316, etab.) eta betegarri-materialak (grafito malgua, PTFE, etab.) maneiatu ditzakeela. Laguntza-azpiegitura: kontuan hartu fabrikatzailearen laguntza teknikoaren gaitasunak, ordezko piezen erabilgarritasuna eta dokumentatutako mantentze-prozedurak. Kaxite bezalako fabrikatzaileek laguntza-baliabide integralak eskaintzen dituzte, dokumentazio teknikoa eta arazoak konpontzeko orientabideak barne, bezeroei ekipoaren bizitza osoan zehar makinen errendimendu optimoa mantentzen laguntzeko.
Harilaketa ez-koherentea ez da espiral zaurien juntagailuen ekoizpenaren errealitate saihestezina. Konpon daitekeen arazoa da, aldakortasunaren oinarriak ulertzea eta konponbideak ezartzea eskatzen duena, mekaniko, material eta prozesuen kontroleko faktoreei aurre egiteko.
Moderno batkiribildun juntadurarako harilkatzeko makina automatikoaEskuzko eragiketak parekatu ezin dituen zehaztasuna, errepikakortasuna eta eraginkortasuna eskaintzen ditu. Ezarritako fabrikatzaileen ekipamendu aurreratuetan inbertituzKaxite, ekoizpen-taldeek kalitate ez-koherentearen frustrazioa desagerrarazi dezakete, material-hondakinak murrizten dituzte eta eremuan fidagarritasunez funtzionatzen duten juntak sor ditzakete.
Zigilatzeko merkatu globala zabaltzen ari den eta kalitatearen itxaropenak gora egiten dutenez, galdera jada ez da bobinaketa eragiketak automatizatu ala ez, baizik eta trantsizioa zein azkar egin dezakezun.
