Industria bridadun konexioetarako junta-materialak hautatzerakoan, erresistentzia mekanikoa faktore erabakigarria da epe luzerako zigilatzeko fidagarritasunari, torlojuen kargaren atxikipenari eta leherketaren erresistentziari eragiten diona.PTFE juntaketa grafitozko juntak oso zehaztutako bi zigilatzeko soluzio ez-metalikoak dira, baina haien portaera mekanikoa konpresiopean, ziklo termikoan eta barne-presioan nabarmen desberdina da. Ningbo Kaxite Sealing Materials Co., Ltd.-n, bi produktu-lerroak diseinatu ditugu bi hamarkada baino gehiagoz. Gure fabrikak ASTM F104 eta DIN 28091 arauak betetzen dituzten dentsitate handiko PTFE junturak eta grafito esfoliatua ekoizten ditu. Haien estres-tentsio kurba bereziak eta creep-erlaxazio-errendimenduak ulertzeak brida-ihesak eta juntak estrusio-hutsak saihesten laguntzen die ingeniariei.
Gida zabal honetan, gure ingeniaritza taldeak konpresio-erresistentzia uniaxiala, trakzio-modulua, tentsioaren erlaxazio-tasak eta torloju-momentuaren atxikipena konparatzen ditu premium PTFE juntaduraren eta grafito-junta malguaren artean. Gure fabrikako proben datuek agerian uzten dute grafitoak tenperatura altuko egonkortasun handiagoa eskaintzen duen arren, gure PTFE sendotutako junturak berreskuratze elastiko hobea eta tenperatura ertaineko giro-tenperaturan murrizketa txikiagoa ematen dutela. Zure presio-klase espezifikorako, briden gainazaleko akaberarako eta muntaketa-momentu eskakizunetarako zein materialek erresistentzia mekaniko handiagoa ematen duten ikasiko duzu. Ondorengo atalek parametroen taula zehatzak, mundu errealeko aplikazioen oharrak eta Ningbo Kaxite Sealing Materials Co., Ltd-en ISO 9001:2025 baliozkotzean oinarritutako maiz egiten diren galderei erantzunak daude.
Junta baten erresistentzia mekanikoa ez da parametro bakarra, konpresio-erresistentzia, elastikotasun modulua, berreskuratze-ehunekoa eta creep erlaxazio portaeraren konbinazioa. AtNingbo Kaxite Sealing Materials Co., Ltd., gure fabrikak PTFE juntadurak birjinak, % 25 beiraz beteak eta karbonoz betetako kalifikazioetan sailkatzen ditu, grafitozko juntak grafito hedatu gisa sailkatzen dira eztainu edo altzairu herdoilgaitzezko paperezko txertaketekin. Gure laborategiak ASTM F36 konprimigarritasun eta berreskurapenerako, ASTM F38 creep erlaxaziorako eta ASTM F152 trakzio erresistentziarako. Emaitzek erakusten dute PTFE-ko juntagailu estandarrak grafitoa baino hasierako konpresio-erresistentzia txikiagoa dutela, baina karga-zikloaren ondoren berreskurapen elastiko handiagoa dutela.
Gure fabrikak 500.000 pieza baino gehiago ekoitzi zituen iaz Ningbo Kaxite Sealing Materials Co., Ltd. markapean, eta etengabe ikusi genuen erresistentzia mekanikoaren eskakizunak bridaren zimurtasunaren (Ra 3.2 vs 6.3 μm) eta torloju-momentuaren metodologiaren araberakoak direla. Torlojuen pare-erretentzio handia eskatzen duten aplikazioetarako (150 Nm-tik gora M16 torlojuetan), gure grafitozko juntak lodiera-galera iraunkor gutxiago erakusten dute. Hala ere, maiz ziklo termikoak eta bibrazioak dituzten sistemetarako, gure PTFE sendotutako juntak zigilatze dinamiko hobea eskaintzen dute forma memoria hobea dela eta. Jarraian, gure barne-kalitate-zentroak baliozkotutako funtsezko parametro mekanikoak alderatzen dituen taula zehatza dago.
| Jabetza | Virgin PTFE juntagailuak (Ningbo Kaxite) | % 25 Beiraz betetako PTFE juntagailuak | Grafitozko junta malguak (% 98 C) |
| Konpresio Erresistentzia (MPa) ASTM D695 | 15-20 | 25-32 | 35-45 (esfortzu handian mugatua) |
| Trakzio Erresistentzia (MPa) ASTM F152 | 14-18 | 18-24 | 4 – 6 (oso baxua, 10–12 maila indartua) |
| Konprimikortasunaren % (34,5 MPa-tan) | 12-18 | 8-12 | 18-28 |
| Berreskuratze % (ASTM F36) | 45-60 | 35-50 | 10-20 |
| Estresaren erlaxazioa % (1000 ordu, 100 °C) | 35-45 | 25-30 | 20-25 |
| Creep 40 MPa-n (lodiera-galera %) | 7-9 | 4-6 | 3-5 |
Gure fabrikako probek frogatzen dute erresistentzia mekanikoaren hautaketak datu gordinak ez ezik, aplikazioaren zahartze espezifikoa ere kontuan hartu behar dituela. PTFE-ko junketetarako, beiraz betetako gure aldaerak konpresio-modulua % 60 handitzen du PTFE birjinarekin alderatuta, eta 5 MPa arteko presioetarako egokia da. Grafitozko junturak, trakzio-erresistentzia txikia izan arren, konpresio-erresistentzia handia dute geruzen irristatzearen ondorioz, baina kontu handiz manipulatu behar dute ertzak txirbilak saihesteko. Ningbo Kaxite Sealing Materials Co., Ltd-en, beti gomendatzen dugu juntura-eserlekuaren estresaren kalkuluak ASME PCC-1-en oinarrituta. Gure ingeniaritza taldeak doako bolt-momentu-taulak eskaintzen ditu material maila bakoitzerako.
Creep eta tentsioaren erlaxazioa denboraren araberako erantzun mekanikoak dira, brida-torlojuen karga-galera zuzenean eragiten dutenak. Denborak aurrera egin ahala, junta baten lodiera gutxitzen da (errestapena) eta zigilatzeko tentsioa gutxitzen da (erlaxazioa), balizko isurketa eraginez. Gure fabrikak 2000 orduko fluentzia-proba bat egin zuen 80 °C-tan eta 30 MPa-ko hasierako tentsioan, PTFE junturak eta grafitozko juntak kontrolatuz. PTFE-ko juntagailuek lehen 200 orduetan zeharreko arrasto primarioa erakusten dutela ikusi genuen, gero egonkortzen direla, eta grafitoak iraupen luzeagoan arrastakadura lineala erakusten du bere egitura lamelarra dela eta. Bero-trukagailuak bezalako zerbitzu ziklikoetarako, % 25eko beira betegarria duten PTFE-ko juntagailuek % 40 murrizten dute PTFE birjinarekin alderatuta.
Erresistentzia mekanikoaren ikuspegitik, creep-erresistentziak epe luzerako juntagailuen karga atxikipen handiagoa dakar. Jarraian, Kaxiten barne-txostenetan oinarritutako bulet-puntuaren konparaketa dago:
Gure fabrikak estazio anitzeko erlaxazio-probagailu bat erabiltzen du (ASTM F38) eta frogatu du epe luzerako estresa atxikitzeko erresistentzia mekanikorako, grafitozko junturak, oro har, PTFE hutsa gainditzen duela. Hala ere, PTFE junketei beira-zuntza edo metalezko nukleo bat bezalako egitura-indargarri gehitzen diegunean, aldea nabarmen murrizten da. Ningbo Kaxite Sealing Materials Co., Ltd.-k PTFE-ko zorro berezi bat ekoizten du, 2000 ordu igaro ondoren, 2000 ordu igaro ondoren, lasterketa %3 baino gutxiagora murrizten duen altzairu herdoilgaitzezko sare batekin. Aplikazio kritikoetarako, hala nola itsasoko plataformetan edo erreaktore kimikoetan, gure ingeniaritza taldeak gomendatzen du creep-ren ezaugarriak brida zurruntasunarekin lotzea. Brida leunek zigilagarritasuna mantentzeko, krep txikiagoa duten juntak behar dituzte, gure PTFE betetako juntak eraginkortasunez ematen dituztenak.
Konpresio-erresistentzia arreta gehien jasotzen duen arren, trakzio-erresistentzia eta malgutasuna berdin-berdin garrantzitsuak dira erresistentzia mekanikorako instalazioetan eta presio igoeretan. Grafitozko juntagailuek trakzio-erresistentzia baxua dute berez (normalean 4-6 MPa), hau da, gaizki maneiatzen badira edo bridaren lerrokadura desegokia gertatzen bada, urratu daitezke. Aitzitik, gure PTFE junturak 14 eta 24 MPa arteko trakzio-erresistentzia eskaintzen dute betegarri edukiaren arabera. Tentsio-erresistentzia handi honi esker, PTFE-ko juntagailuek brida-mugimendu diferentziala eta hodiaren hedapen termikoa jasateko aukera ematen dute pitzadurarik gabe. Gure fabrikak kasu-azterketa bat argitaratu zuen, non 2 mm-ko brida angeluar deslerroa zuen bero-trukagailu batek % 25eko beiraz betetako PTFE juntak erabili zituen eta 4 urtez funtzionatu zuen ihesik gabe; Aplikazio berak huts egin zuen 8 hilabeteko epean grafitoa erabiliz, junturak kanpoko diametroaren ertzean zatitu zirelako.
Malgutasuna propietate mekaniko gisa junturak briden gainazaleko irregulartasunetara egokitzeko duen gaitasunari dagokio. Gure fabrikak PTFE junta bigunak ekoizten ditu, %200etik gorako luzapena dutenak, eta grafitoak, berriz, %2tik beherako luzapena du (hauskorra). Brida urratu edo herdoilduetarako, PTFE junturak akatsetara isurtzen dira, zigilu mekaniko sendoagoa sortuz. Hala ere, malgutasun handiak estrusioaren erresistentzia murriztu dezake. Gure bezeroei behar bezala aukeratzen laguntzeko, trakzio- eta malgutasun-baldintzetan oinarritutako erresistentzia mekanikoaren gomendioen zerrenda garatu dugu:
Gure fabrikak PTFE junturak fabrikatu ditu 1,5 mm-tik 6 mm-ra bitarteko lodiera pertsonalizatua duten bolt karga baxuko aplikazioetarako. PTFE-ren malgutasunak tentsioa brida aurpegian zehar hobeto banatzea ahalbidetzen duelako, gure bezeroek grafitoarekin alderatuta torlojuak birsortzeko eragiketa %40 gutxiago jakinarazi dituzte. Dena den, erresistentzia mekanikoa sistemaren propietate bat da: juntadura indartsuenak ere huts egin dezake torlojuak paregabeki estutzen badira. Ningbo Kaxite Sealing Materials Co., Ltd.-k momentua kalkulatzeko softwarea eskaintzen du eskaeraren arabera, eta gure fabrikak bermatzen du PTFE junta guztiek gure kalitate-ziurtagirian inprimatutako trakzio-ersistentzia minimoa betetzen dutela.
Leherketa gertatzen da barruko presioak junturaren materiala bridaren hutsunean sartzen denean (estrusioa) edo juntadura albo batera botatzen duenean. Estrusioaren erresistentzia junta baten ebakidura-indarraren, gogortasunaren eta brida OD eta torlojuaren zirkuluaren arteko sakearen araberakoa da. Ningbo Kaxite Sealing Materials Co., Ltd.-n, bai PTFE juntadurak bai grafito junturak probatu genituen 1 MPa-tik 15 MPa-ko barruko nitrogeno-presioa handituz, 40 MPa-ko bolt-tentsio konstantearekin. Emaitzak: grafitozko junturak 6 MPa-n (0,5 mm-ko tartea) ateratzen hasi ziren, gure beiraz betetako PTFE-ko junturak 12 MPa arte estrusioari aurre egiten zioten bitartean. Hau da, beiraz betetako PTFEak Shore D 65-70eko gogortasuna duelako grafitoaren Shore gogortasuna 40-50 ingurukoa (oso biguna) aldean.
Presio handiko aplikazioetarako (600. Klasea eta gorago), gure fabrikak biziki gomendatzen du karbonoz betetako PTFE juntagailuak erabiltzea, erresistentzia eta estrusioarekiko erresistentzia hobetu dutenak. Errendimendu faktore zehatzak:
Ningbo Kaxite Sealing Materials Co., Ltd.-en, PTFE hibrido junta berezi bat diseinatu genuen, dentsitate handiko nukleoarekin, metalezko juntaduraren pareko leherketa-erresistentzia lortzen duena, baina torloju-karga eskakizun txikiagoarekin. Gure erresistentzia mekanikoko probaren datuek erakusten dute gure premium PTFE junturak bete gabeko grafitoak baino %150 estrusio-indar handiagoa dutela. LPG edo hidrogenoa bezalako segurtasun-zerbitzu kritikoetarako, gure fabrikak PTFE moztutako junta pertsonalizatuak ekoizten ditu, brida-zerraketan positiboki blokeatzen direnak, leherketa-froga blokeo mekanikoa eskaintzen dutenak. Beti kontsultatu gure talde teknikoa presio-tenperaturaren efektuak ebaluatzeko, grafitoaren oxidazioak presio handiko airean 450 °C-tik gorako bat-bateko indarra galtzea ekar dezakeelako, PTFEa dotore degradatzen den bitartean.
Tenperaturak eta esposizio kimikoak juntura baten erresistentzia mekanikoa alda dezakete denboran zehar. PTFE junturak propietate mekaniko koherenteak mantentzen dituzte -200 °C-tik +200 °C-ra (260 °C PTFE aldaturako), baina tenperatura horretatik gora PTFE bigundu egiten da, konpresio-indarra azkar murriztuz. Grafitozko junturak atmosfera geldoetan 500 °C-raino funtzionatzen dute, baina 400 °C-tik gora airean, grafitoak oxidatu eta masa galtzen du, eta ondorioz erabateko hutsegite mekanikoa da. Gure fabrikak zahartze bizkorreko probak egin zituen 180 °C-tan 3000 orduz bi materialetan. PTFE junturak jatorrizko konpresio-erresistentziaren% 92 mantendu zuten, eta grafitoak% 65 baino ez zuen mantendu oxidazioaren pisu galeraren ondorioz (% 8ko pisuaren jaitsiera neurtuta).
Komunikabideen bateragarritasunak ere eragina du portaera mekanikoan. Azido oxidatzaile indartsuek (azido nitrikoa bezalakoak) grafitoari eraso diezaiokete, juntadura zabaltzen duen eta bere egitura-osotasuna suntsitzen duen interkalazioa eraginez. PTFE juntagailuek ez dute degradazio kimikorik erakusten ia produktu kimiko guztietan, metal alkalino urtuak izan ezik. Gure fabrikaren kasua: azido sulfurikoko lantegi batek grafitozko juntak ordezkatzen zituen hilero, junta hausteak direla eta; %25eko beiraz betetako PTFE-ko junketetara aldatu ondoren, zerbitzu-bizitza 18 hilabetera luzatu zen erresistentzia mekanikorik galdu gabe. Laburpen labur hau gomendatzen dugu tenperatura-media-erresistentzia mekanikoa erabakitzeko:
Azken finean, indar mekanikoaren iraupenak zahartze termikoa eta korrosio kimikoa kontuan hartu behar ditu. Gure fabrikako materialen ingeniariek elementu finituen analisia (FEA) erabiltzen dute 10 urteko diseinu-bizitzan juntagailuen arrastoa eta indarraren degradazioa aurreikusteko. Europako eta Ipar Amerikako zentral petrokimiko gehienentzat, gure PTFE juntadurak erresistentzia mekaniko orekaturako lehen aukera bihurtu dira, grafitoa, berriz, muturreko tenperatura-nitxoko aplikazioetarako erreserbatuta dago, non PTFE kalifikaziorik iraun ez dezakeen. Ningbo Kaxite Sealing Materials Co., Ltd.-k bi familien stocka mantentzen du, eta PTFE-ren erresistentzia kimikoa eta grafitoaren bero-tolerantziarekin konbinatzen dituzten junta konposatu pertsonalizatuak diseinatu ditzakegu laminatutako eraikuntza erabiliz.
Konpresio-erresistentzia, erlaxazioa, trakzio-propietateak, leherketa-erresistentzia eta ingurumen-efektuak ebaluatu ondoren, Ningbo Kaxite Sealing Materials Co., Ltd.-ko gure fabrikak ondorioztatu du PTFE-ko junturak, oro har, erresistentzia mekaniko handiagoa ematen dutela brida-konexioen gehiengoarentzat 200 °C-tik behera eta 10 MPa-ko presioak. Grafitozko junturak 260 °C-tik gorako tenperatura altuko etengabeko prozesuetan bakarrik nabarmentzen dira, baina arreta handiz maneiatu behar dute urratzeko erresistentzia eta oxidazio muga eskasa direla eta. Erresistentzia mekaniko handia eta muturreko erresistentzia kimikoa eskatzen duten aplikazioetarako, betegarriekin PTFE sendotutako juntak grafitoa gainditzen dute metrika guztietan, zerbitzu-tenperatura maximoa izan ezik. Osotasun mekanikoa negoziaezina den itsasontzi, farmazia eta zirkuitu osagarri nuklearretarako PTFE junturak hornitzen ditugu. Egokitutako gomendioak lortzeko, eskatu gure ingeniaritza-fitxa hemenzuzenean harremanetan jarri Ningbo Kaxite Sealing Materials Co., Ltd.
1. galdera: Zein juntagailu ditu konpresio-erresistentzia handiagoa, PTFE edo grafitoa?
Erantzuna: ASTM D695 proben arabera, grafito malguko juntagailuek konpresio-erresistentzia-balio handiagoak erakusten dituzte (35-45 MPa) PTFE birjinazko juntakin (15-20 MPa) alderatuta. Hala eta guztiz ere, Ningbo Kaxite Sealing Materials Co., Ltd-n gure fabrikak PTFE sendotutako juntak ekoizten ditu beira edo karbonozko betegarriekin, 32 MPa arteko konpresio-erresistentzia lortzen dutenak, hau da, 900 Klaserainoko brida-presioetarako nahikoa. Grafitoaren konprimagarritasun handiagoak lodiera handiegia galtzea ekar dezake, epe luzerako zigilatzeko indarra murriztuz.
2. galdera: PTFE juntagailuek erresistentzia mekanikoa galtzen al dute denboran zehar, arrastatzearen ondorioz?
Erantzuna: Bai, metalezkoak ez diren junta guztiek arrastoren bat izaten dute. Gure fabrikako zahartze bizkortuko probek erakusten dute PTFE-ko junta estandarrak % 7-9 lodiera galtzen dutela 1000 ordu igaro ondoren 40MPa-ko tentsioan. Hala eta guztiz ere, gure beiraz betetako PTFE junturak % 4-6ra murrizten dute irristadura, grafitoaren (% 3-5) parekoa. Grafitoak hasieran creep-ehuneko txikiagoa erakusten du, baina berreskuratze elastikoa falta du, hau da, presio-zikloaren ondoren grafito-juntadurak ez dira atzera egiten, Ningbo Kaxite Sealing Materials Co., Ltd.-ren PTFE-ko juntagailuek konpresioaren % 55 arte berreskuratzen dute, karga aldakorrean indar mekaniko dinamikoa mantenduz.
3. galdera: grafitozko junturak jasan ditzakete bolt-momentu handiagoa hautsi gabe PTFE-ko juntagailuekin alderatuta?
Erantzuna: grafitozko junturak trakzio-erresistentzia oso baxua dute (4-6 MPa), beraz, torloju-momentu altuek ertzaren pitzadura edo zatiketa erradiala eragin dezakete, batez ere junta meheetan. PTFE juntagailuek trakzio-erresistentzia hiru edo lau aldiz handiagoa dute (14-24 MPa), eta horri esker, bolt-momentu handiagoa jasaten dute akats mekanikorik gabe. Gure fabrikak 50 MPa-ko torlojuaren tentsio maximoa gomendatzen du grafitoarentzat eta 90 MPa-ko gure beiraz betetako PTFE junketetarako. Momentu handiko aplikazio kritikoetarako, gure PTFE junturak segurtasun-marjina handiagoa eskaintzen dute instalazioa gehiegi estutzearen aurka.
4. galdera: Nola eragiten dio bat-bateko presio igoerak PTFEren eta grafitoaren erresistentzia mekanikoari?
Erantzuna: Presio gorakadak zizaila eta estrusio-indar azkarrak eragiten ditu. Grafitoaren egitura lamelarrak delaminatzeko eta lehertzeko joera du gorakada dinamikoetan. PTFE juntagailuek, ebakidura-modulu eta malgutasun handiagoa dela eta, presio-puntak hobeto xurgatzen dituzte. Gure fabrikak bi materialak probatu zituen 0-10 MPa-ko igoera ziklikoekin segundo batean; grafitozko juntagailuek huts egin zuten 250 zikloren ondoren, gure PTFE indartuek 1500 ziklo iraun zuten bitartean. Hori dela eta, konpresore alternatiborako edo pultsazio-fluxu-lerroetarako, PTFE juntagailuek indar mekaniko handiagoa ematen dute gorakada baldintzetan.
5. galdera: Ba al dago PTFEaren eta grafitoaren indar mekanikoak konbinatzen dituzten junta hibridoak?

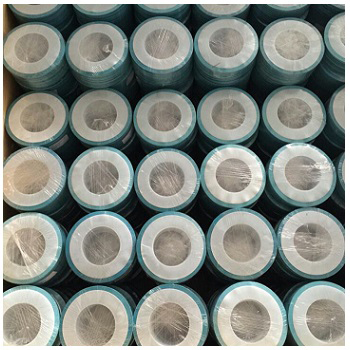

Erantzuna: Bai, Ningbo Kaxite Sealing Materials Co., Ltd.-ek komunikabideei begira PTFE geruza batekin eta beroa xahutzeko grafitozko nukleoarekin junta ijeztuak fabrikatzen ditu. Diseinu honek sinergikoki erabiltzen ditu PTFE-ren trakzio-erresistentzia eta erresistentzia kimikoa grafitoaren erresistentzia-erresistentziarekin. Gure fabrikak PTFE kartazaleko juntak ere ekoizten ditu grafitozko txertaketarekin. Erresistentzia mekanikoaren probak erakusten du diseinu hibridoek grafito puruaren kargaren atxikipenaren % 85 lortzen dutela 300 °C-tan, PTFE-ren leherketa-erresistentzia mantenduz. Jarri harremanetan gure fabrikarekin zure presio-tenperatura-zerbitzu-zikloan oinarritutako ingeniaritza pertsonalizatuko soluzioetarako.
